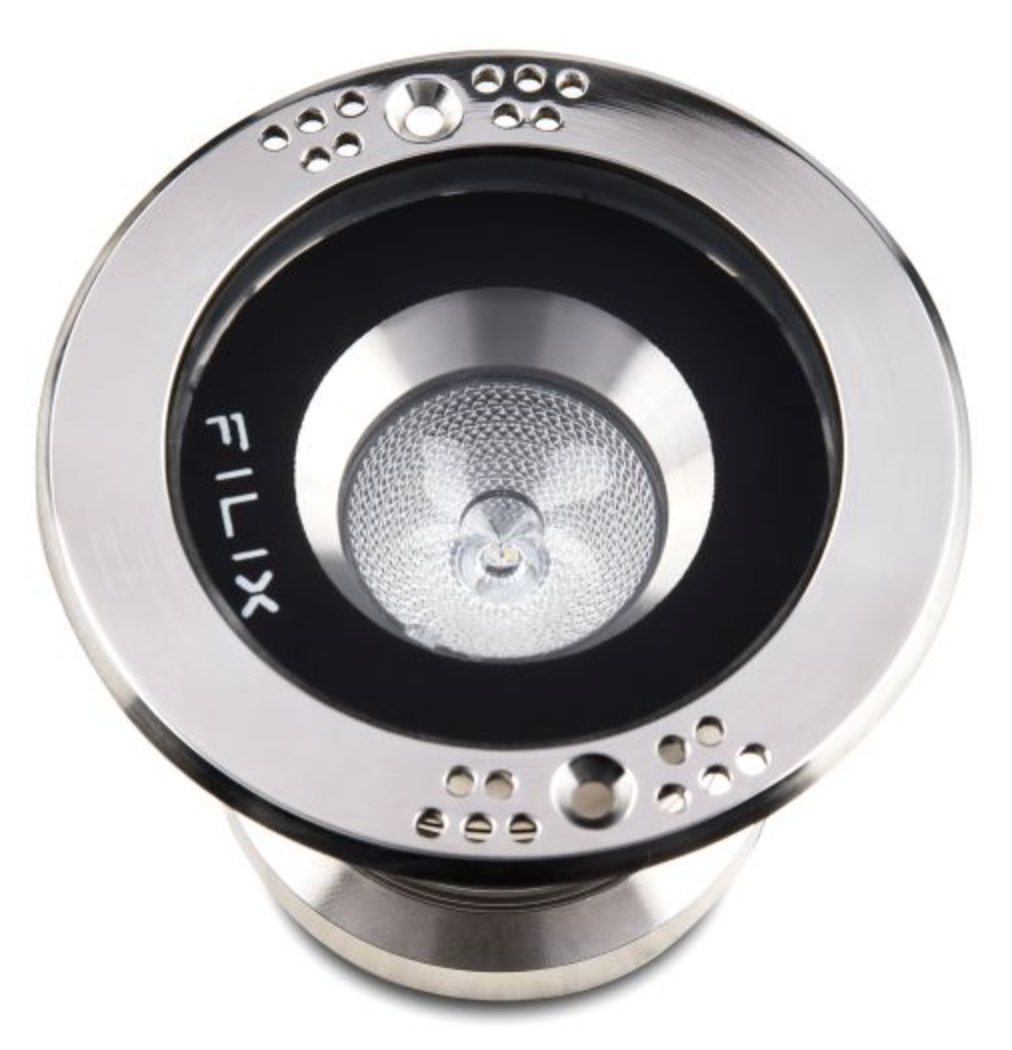

ARPOOL M
Projecteur immergeable rond. Corps et bride en acier inoxydable 316L.
Convient parfaitement à l’illumination de bassins petits et moyens.
Fiche technique
UL STD 676 norme piscine
CSA C22.2#89 norme piscine
IP68

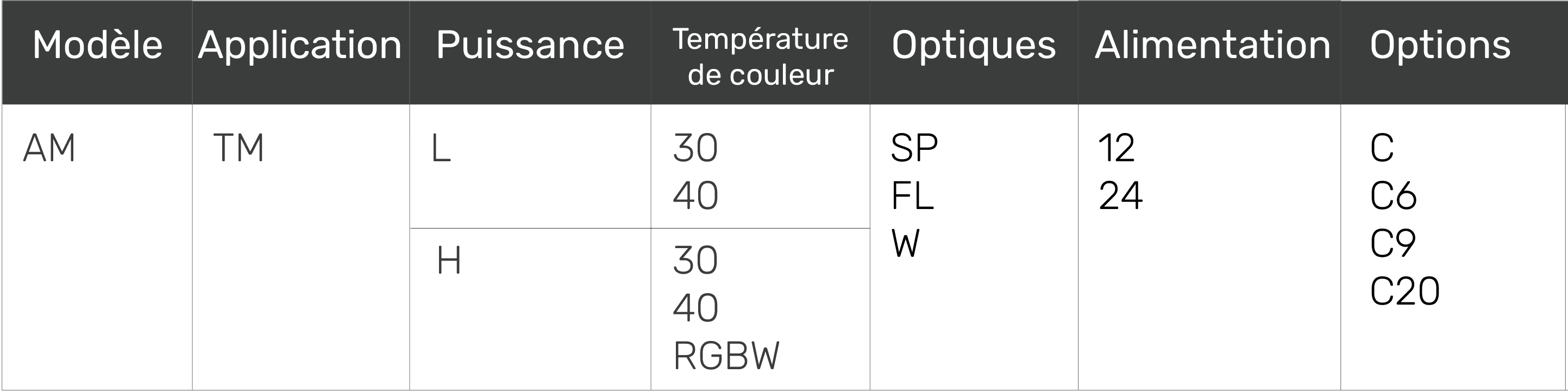

Table de codification
CARACTERISTIQUES DU LUMINAIRE
INFORMATIONS DE COMMANDE
Conception et Application
- Profondeur maximum d’installation 5m
- Epaisseur maximale des carreaux 25mm
- Saillie de la colerette 10mm
- Grille anti-éblouissement (40% de perte de flux)
- Compatible DMX, DALI, 0-10V (déporté)
- Installation murale et sur escaliers
- Piscines petites et moyennes
- Fontaines et installations d’eau
Caractéristiques techniques
- IK10, verre trempé, transparent
- Environnement chloré et salin
- Acier Inoxydable 316L, qualité marine
- Module de protection contre les surtensions
- Technologie de refroidissement thermique
- Durée de vie TM-21 @85C L80(10K)=60500h
- Fourni avec cable d’alimentation 3m résistant à l’eau et à l’huile
- Température de fonctionnement de -25°C à 40°C* – 25°C à l’air
- IRC : > 85
- Step MacAdam 3
Sécurité
- Driver déporté
- Fonctionnement basse tension
- Installation encastrée
Durabilité
- Matériel recyclable
Dimensions

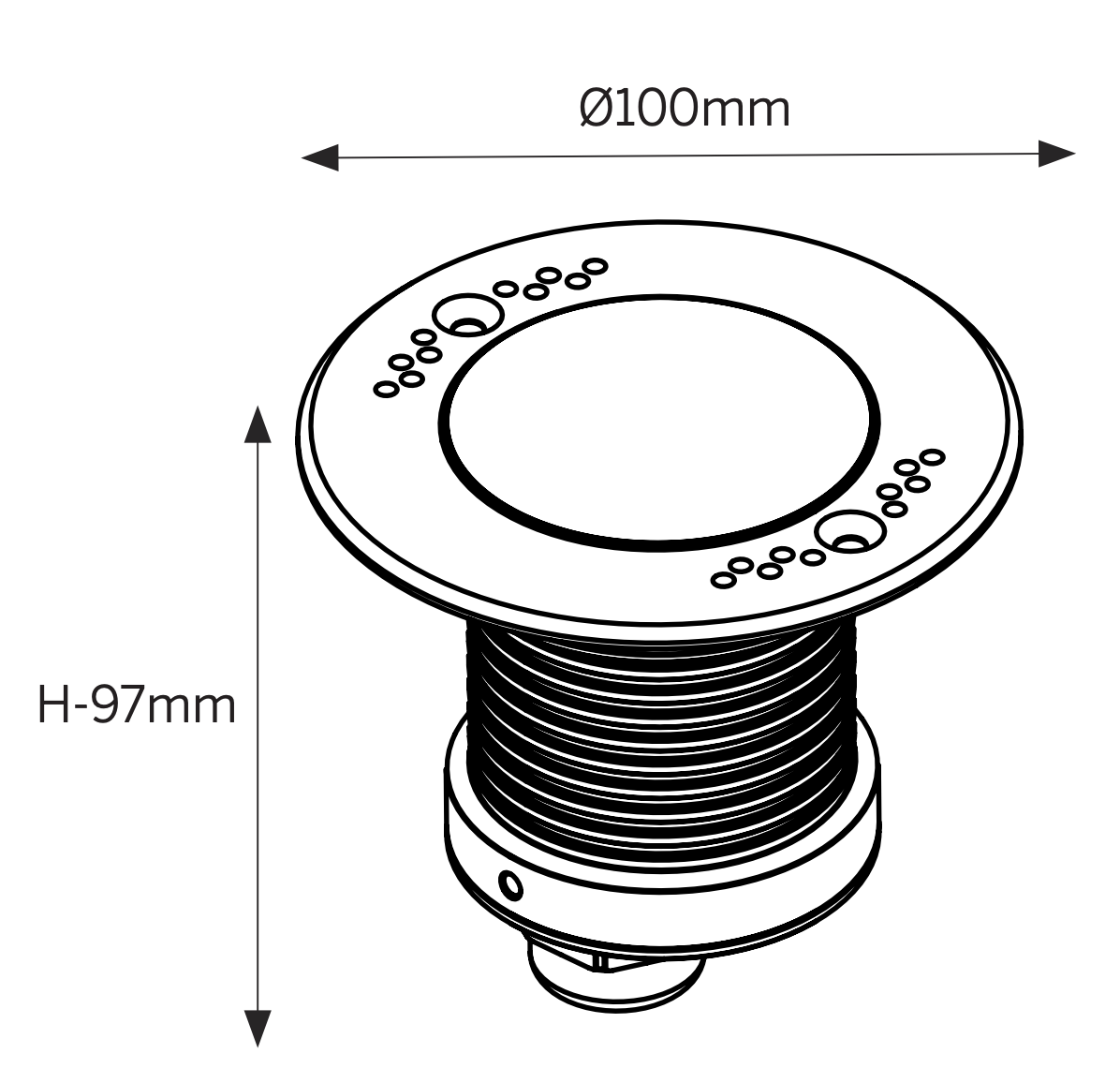

- TM – Ø100mm x H-97mm
Puissance – lumens délivrés
- L – 9W, 3000/4000K, 600 lm
- H – 15W, 3000/4000K, 1000lm
- H – 15W, RGBW (W 4000K)
Température de couleur
- 30 – 3000K
- 40 – 4000K
- RGBW (W 4000K)
Optiques
- SP – Serrée – 15°
- FL – Flood – 40°
- W – Large – 70°
Alimentation
- 12 – 12VDC
- 24 – 24VDC
Options
- C – pré-câblé standard 3m
- C6 – pré-câblé 6m
- C9- pré-câblé 9m
- C20 – pré-câblé 20m
Installation
- AM382 – Installation sur support béton avec alimentation arrière
- AM382S – Installation sur support béton avec alimentation latérale
- AM382SP – Installation sur support acier
- AM382LN – Installation pour Liner
ARPOOL M

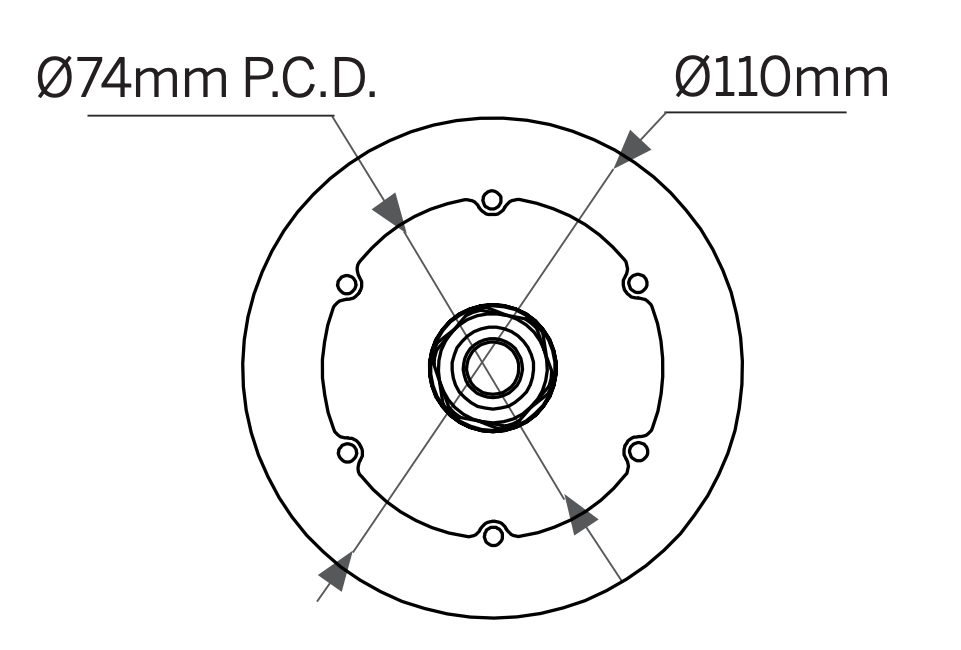

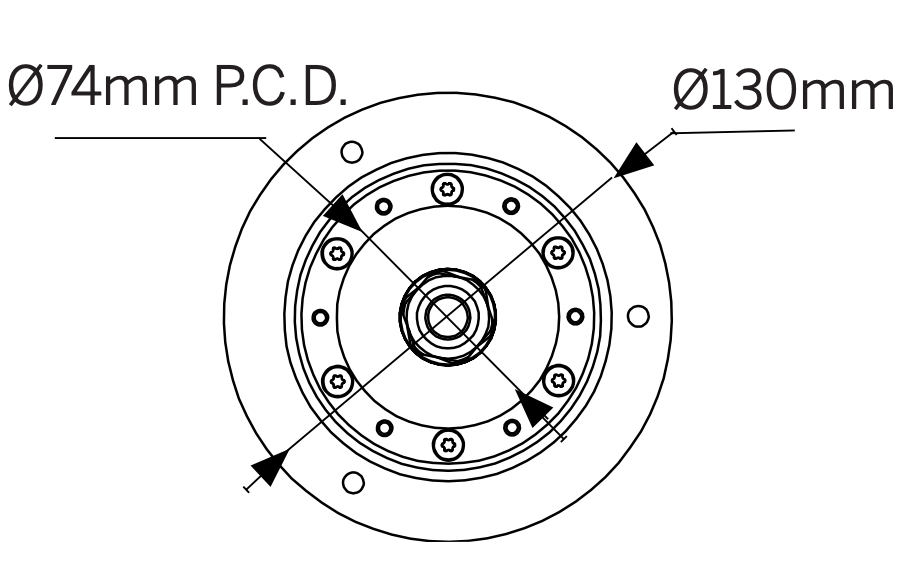

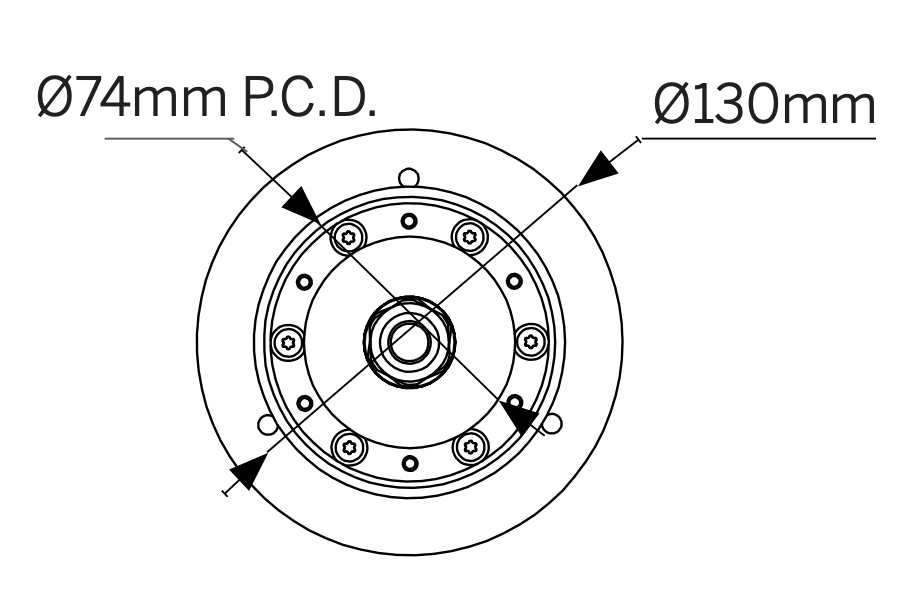

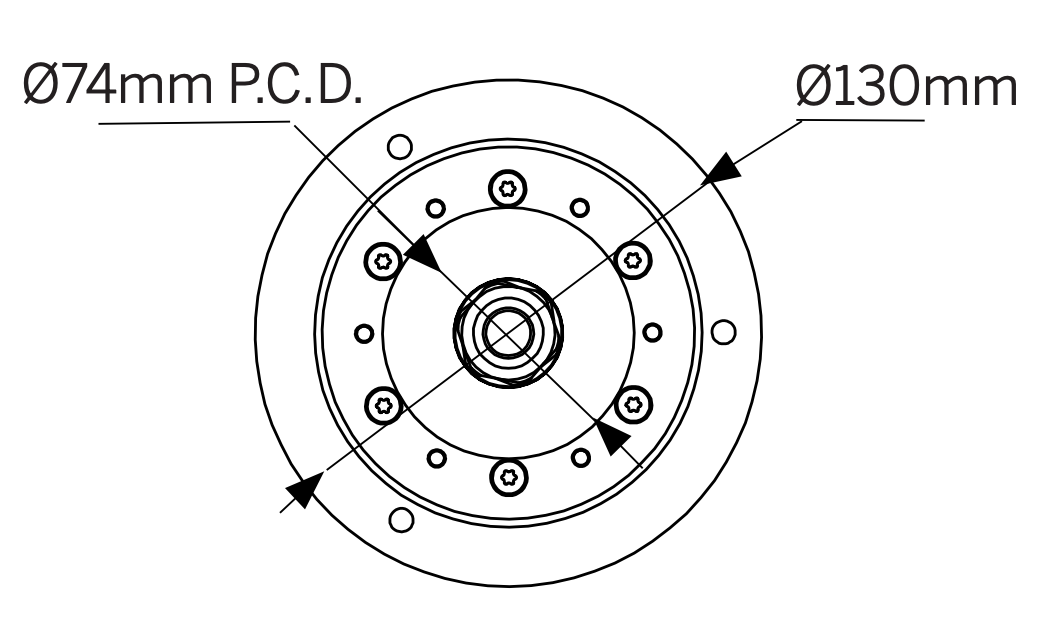

Dimensions
Note:
Pour plus de détails sur les profondeurs spécifiques, l’épaisseur du carrelage, se référer aux instructions d’installation du luminaire et du boitier.

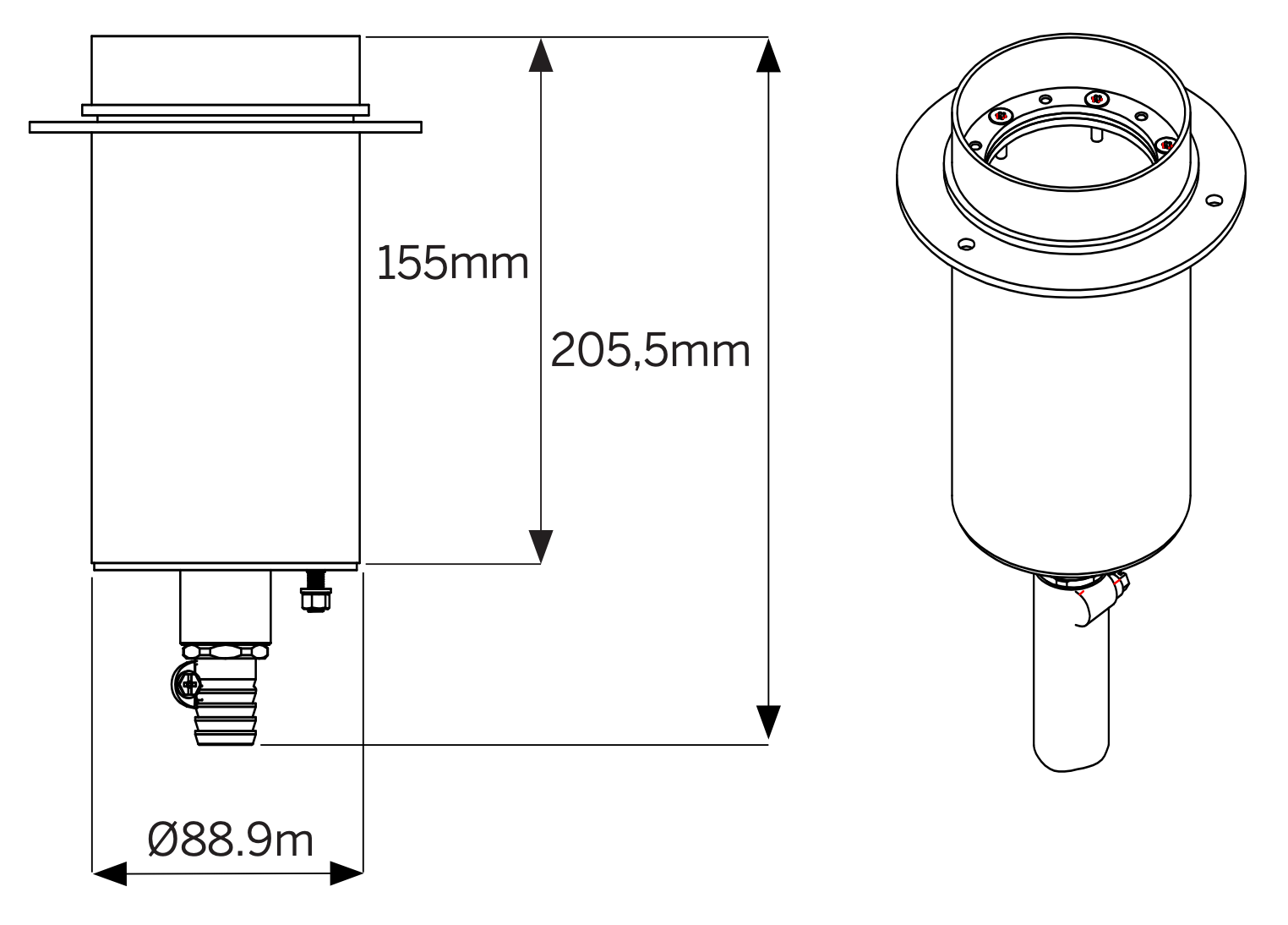

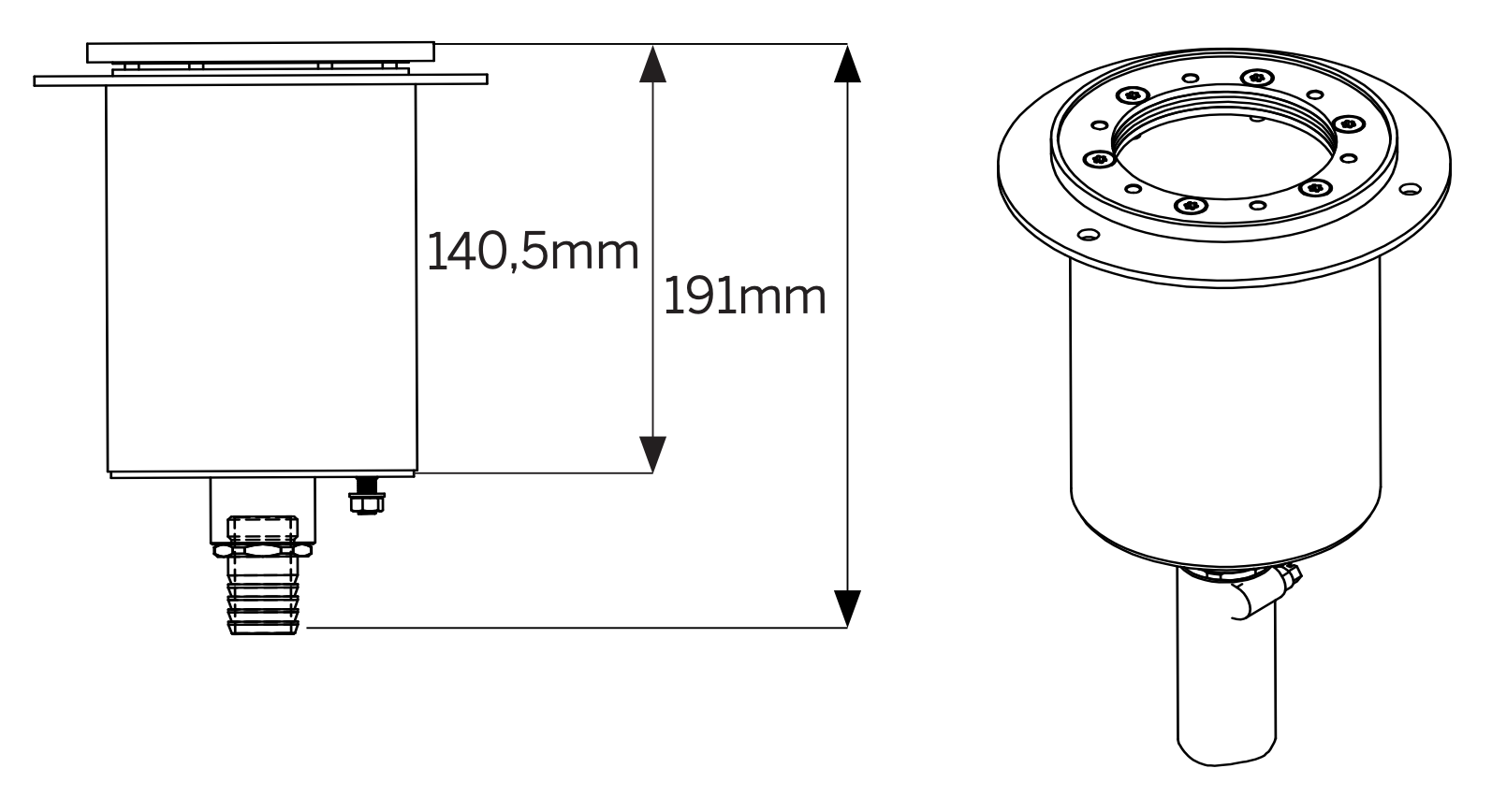

Pot d’encastrement – AM382 pour câble 1m Installation sur support béton avec alimentation arrière.

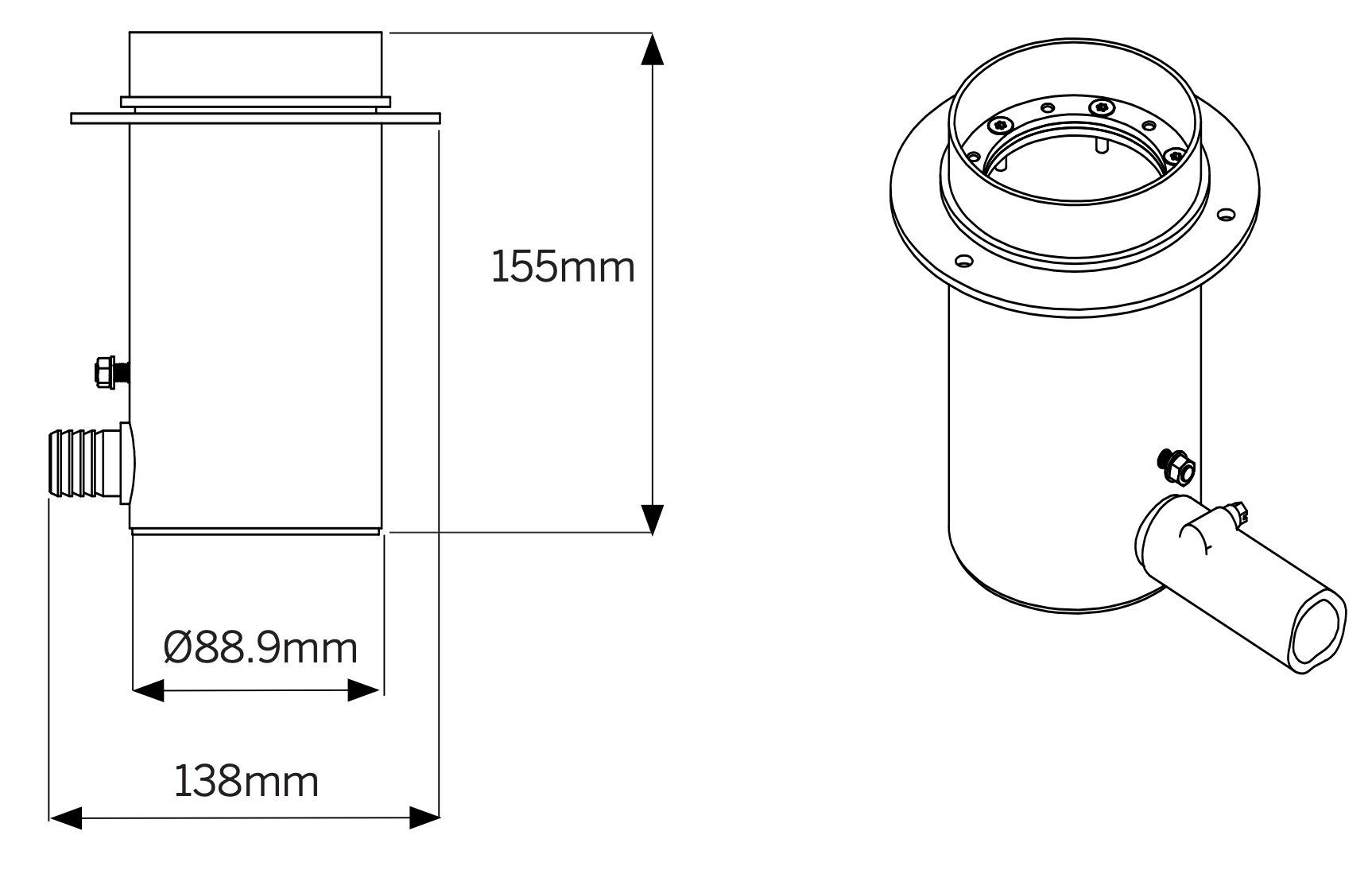

Pot d’encastrement – AM382S pour câble 1m Installation sur support béton avec alimentation latérale.
Pot d’encastrement – AM382SP pour câble 1m. Installation sur support acier.

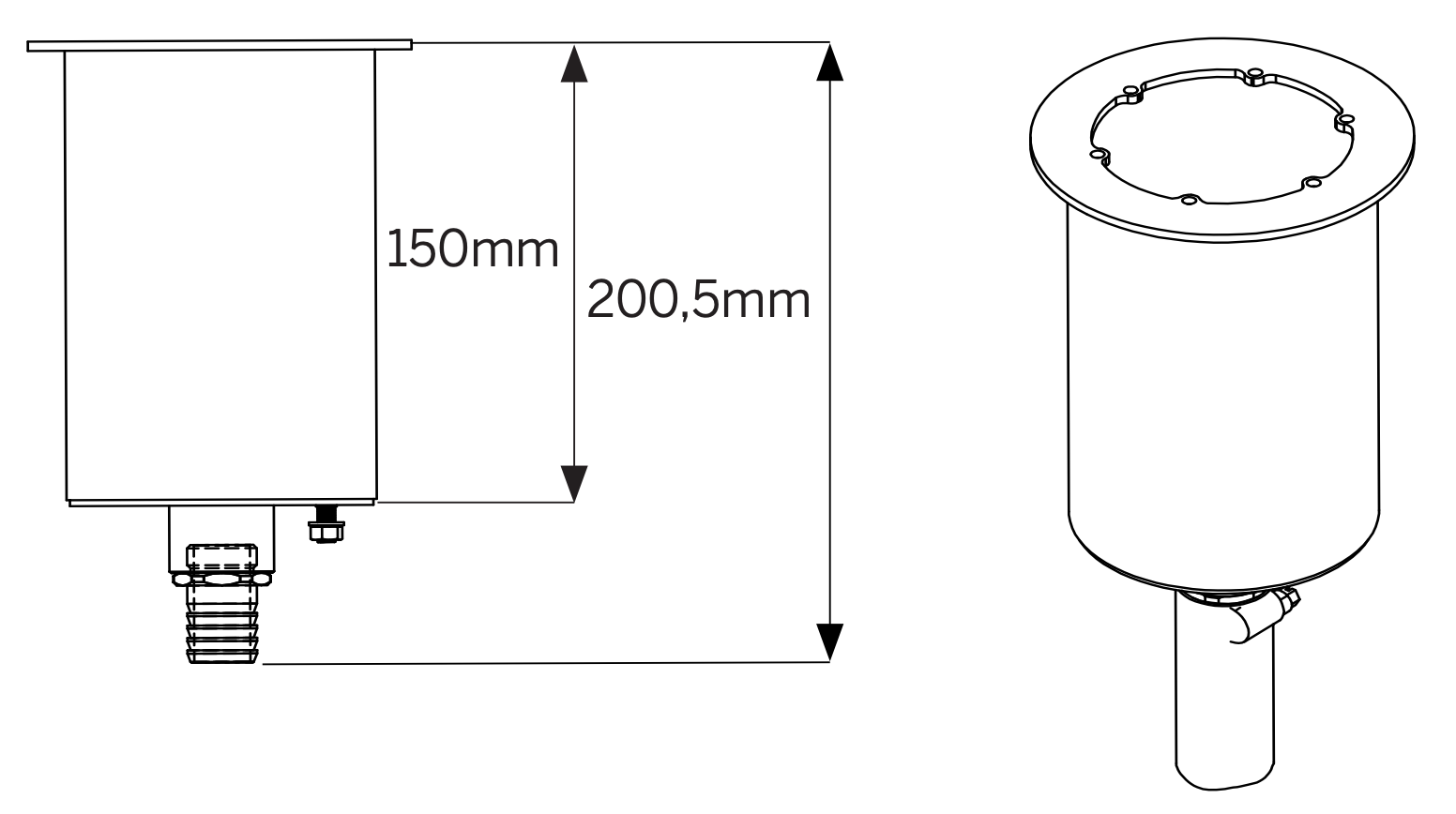

Pot d’encastrement – AM382LN pour câble 1m. Installation sur Liner
