Projecteur de surface plane à LED

SérieS 7600… A VARIO

Applications :

Parkings, zones industrielles, parcs à bestiaux, aires de chargement, éclairage à proximité des bâtiments, protection d’objets et éclairage de clôture, passerelles, éclairage d’accentuation, éclairage de bâtiment et de façades, etc.

Design :

Boîtier : Aluminium moulé sous pression, monocomposant, revêtement en poudre DB 702 (peinture mica-fer, gris) avec module LED, optique et ballast électronique.

Verre : Verre plat de sécurité, résistant aux changements de température, résistant aux chocs IK09, joint en silicone.

Interrupteur de réglage du flux lumineux dans le bornier, accessible de l’extérieur.

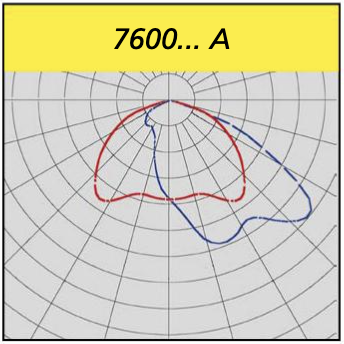

Répartition lumineuse : Faisceau asymétrique.

Raccordement : Bornier, accessible de l’extérieur, borne tripolaire, max. plage de serrage 2,5 mm2.

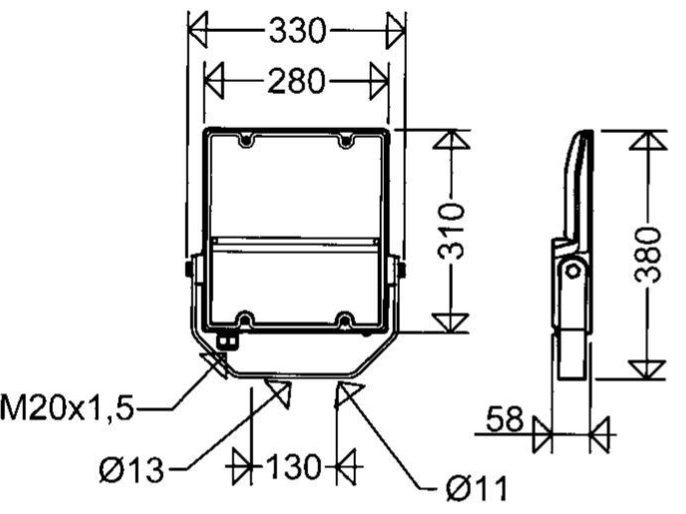

Entrée de câble : 2 entrées de câble M20 x 1,5 (1 presse-étoupe et 1 bouchon à vis).

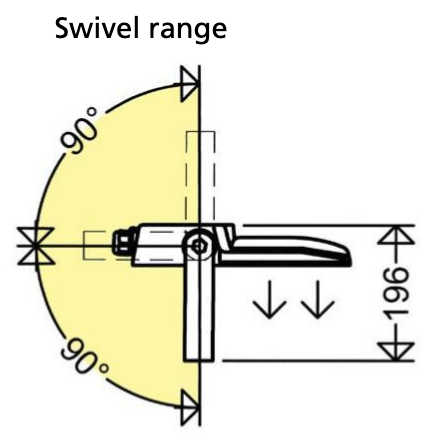

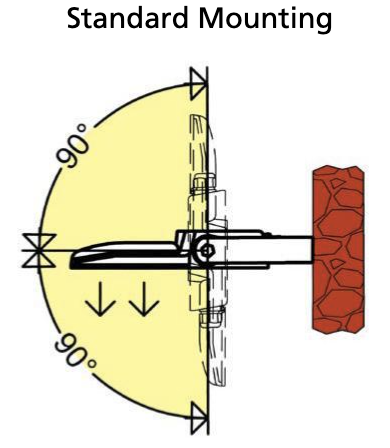

Montage : Support de montage, plage de pivotement 180°, avec 3 perçages pour montage mural ou au plafond.

Conception électrique :

Module LED : conforme Zhaga, 4 000 K, Rª> 70, durée de vie L90> 100 000 h

ECG : 220 – 240V, 50-60 Hz, résistance aux surtensions 10kV, protection contre les surcharges et les courts-circuits.

Remarque : En raison du courant d’appel des ballasts électroniques, le nombre maximal autorisé de luminaires par disjoncteur est limité.

Température ambiante : -40°C à +45°C

Options :

Sur demande, également disponible avec les configurations suivantes (veuillez mentionner dans votre demande ou commande):

Réduction de sortie :

Avec phase de contrôle ( LR ) : Pour réduire le flux lumineux à 50% en cas de faible densité de trafic. Phase de contrôle ( LST ) requise. Commutation via la phase de commande ( LST = 230V : 100% ; LST = 0V : 50% ). Niveaux alternatifs de gradation possibles.

Sans phase de contrôle ( LA ) : Gradation autonome par minuterie intégrée. Fonctionnement réduit 50% entre 22h00 et 4h00h CET ou 23h00 et 5h00h CEST, également disponible avec des temps différentiés et avec une étape de gradation alternative.

DALI interface ( DIMD )

Fonction de flux lumineux constant (CL) : Le flux lumineux réglé est maintenu à un niveau constant pendant toute la durée de vie des modules LED.

De plus, des combinaisons de fonctions sont possibles (CL LR / CL LA)

Points forts

    • Deux types remplacent plusieurs lampes conventionnelles et réduisent ainsi la variété des types
    • Réglage facile, rapide et sans outil le flux lumineux sur place via un interrupteur dans le bornier, accessible de l’extérieur, peut être modifié ultérieurement

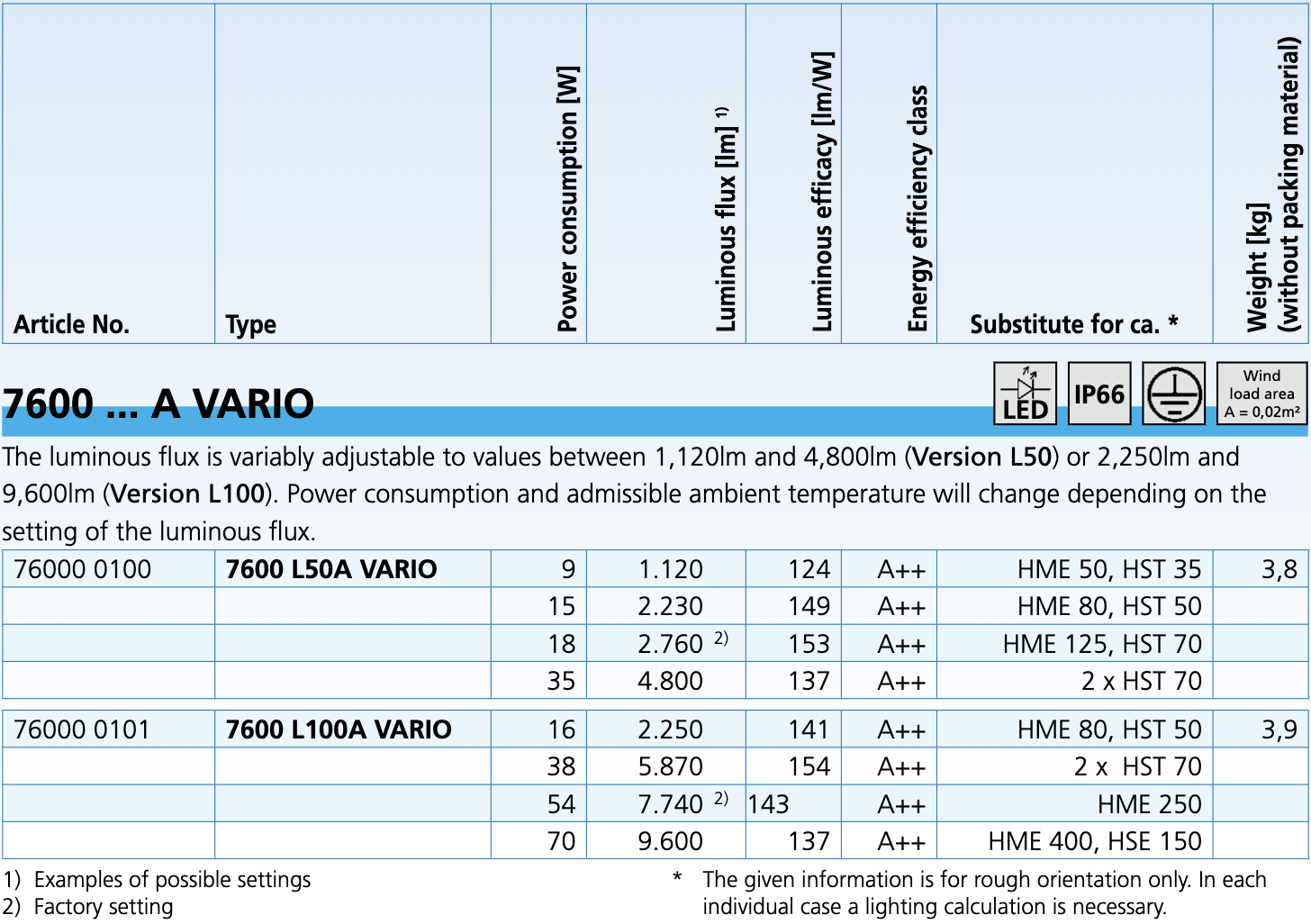

    • Grande flexibilité grâce à un réglage quasi continu du flux lumineux
    • Connexion électrique rapide grâce à un boîtier de connexion électrique supplémentaire
    • ECG avec résistance élevée aux surtensions, fiable grâce à la protection contre les surcharges et les courts-circuits
    • Gestion thermique optimisée grâce à l’adaptation directe des modules LED au boîtier en aluminium moulé sous pression, grande surface de refroidissement, excellente dissipation thermique
    • Répartition optimale de la lumière grâce à une optique à lentille très efficace
    • Éclairage homogène grâce à la technologie multicouche, c’est-à-dire que chaque LED individuelle éclaire toute la surface, les courbes lumineuses de chaque LED se chevauchent
    • Flux lumineux constant élevé pendant toute la durée de vie de la LED grâce à la fonction Flux lumineux constant (option CL)
    • Respectueux de l’environnement, aucune émission de lumière dans le demi-espace supérieur. Les exigences de Dark-Sky sont remplies
    • À l’épreuve du temps grâce à l’utilisation de modules LED standardisés (Zhaga)

D’autres options :

– 3000K, lumière claire 730 (flux lumineux inférieur d’environ 8%)

– 2200K, couleur claire 722 (flux lumineux inférieur de 20%)

– 1 800 K, lumière claire 518 «Ambre» (flux lumineux inférieur d’environ 38%)

– classe de protection II (SKII)

– Optique asymétrique à faisceau large (AB)

– Optique asymétrique à faisceau extrêmement large (ABX)

– optique pour classes ME (AB3)

– optique à faible éblouissement (ABL)

– haute protection (HR) contre les atmosphères corrosives ou les gaz nocifs

– gradable via DALI (DIMD)

– version résistante à l’eau de mer (SWP)

– Ready for Light Management Systems (RFL)

– peinture spéciale en couleurs RAL ou DB
