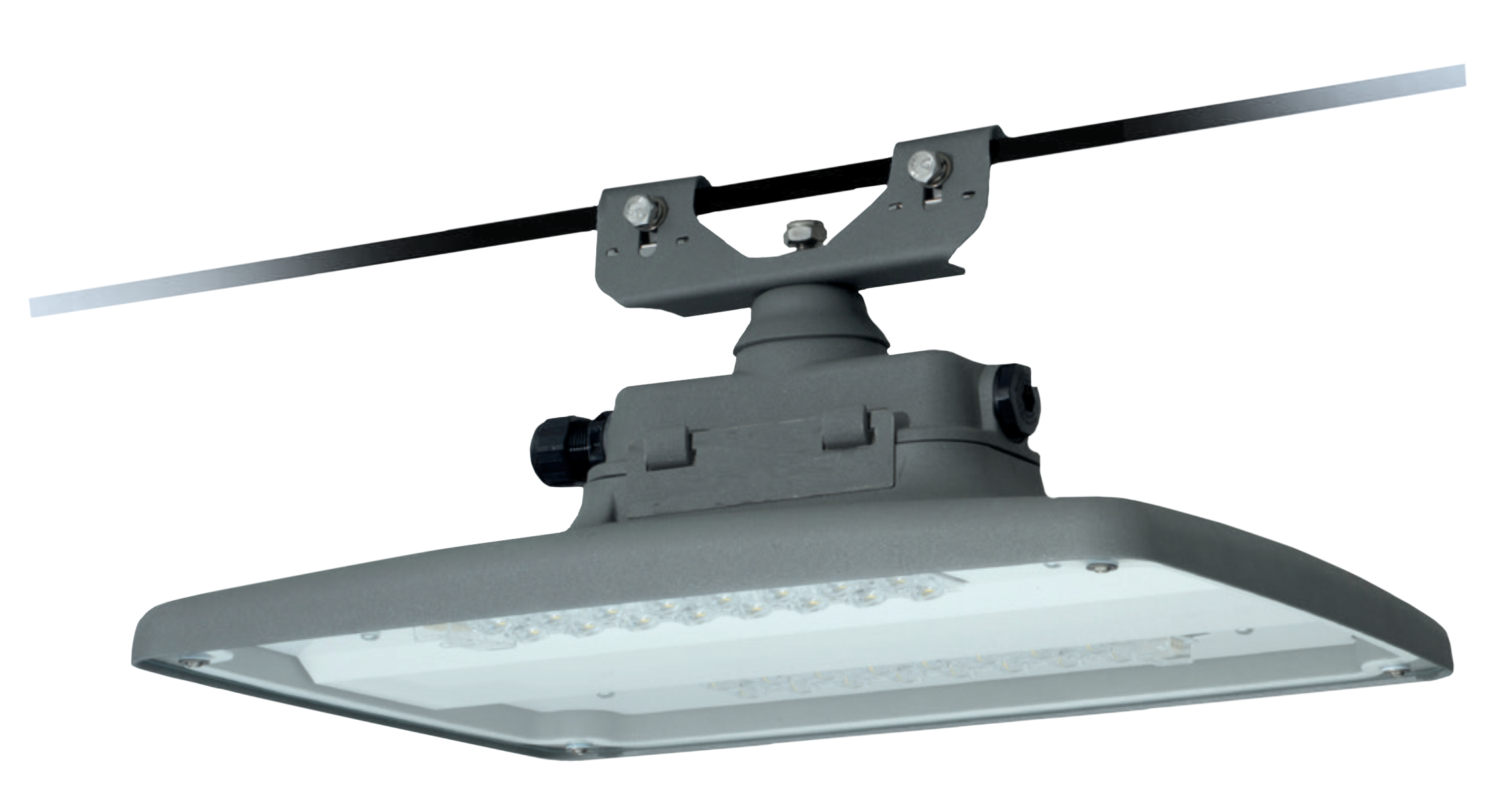

LUMINAIRE LED MAINTENU PAR CORDE
Séries 59 …
Applications :
Traversée, collecte et routes principales, etc.
Design :
Boîtier : aluminium moulé sous pression, en 2 parties, peint par poudrage DB 702 (peinture mica-fer, gris). Partie inférieure avec LED-Module, optique, couvercle en verre et ECG, sans outil articulée et détachable. Partie supérieure avec support, réglage de l’inclinaison, entrée de câble avec système de compensation de pression.
Couvercle en verre : verre de sécurité plat, résistance aux chocs IK10.

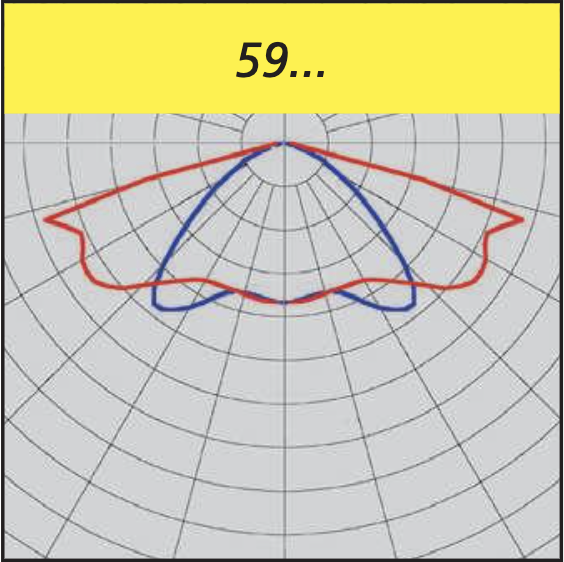

Répartition lumineuse : faisceau large symétrique.

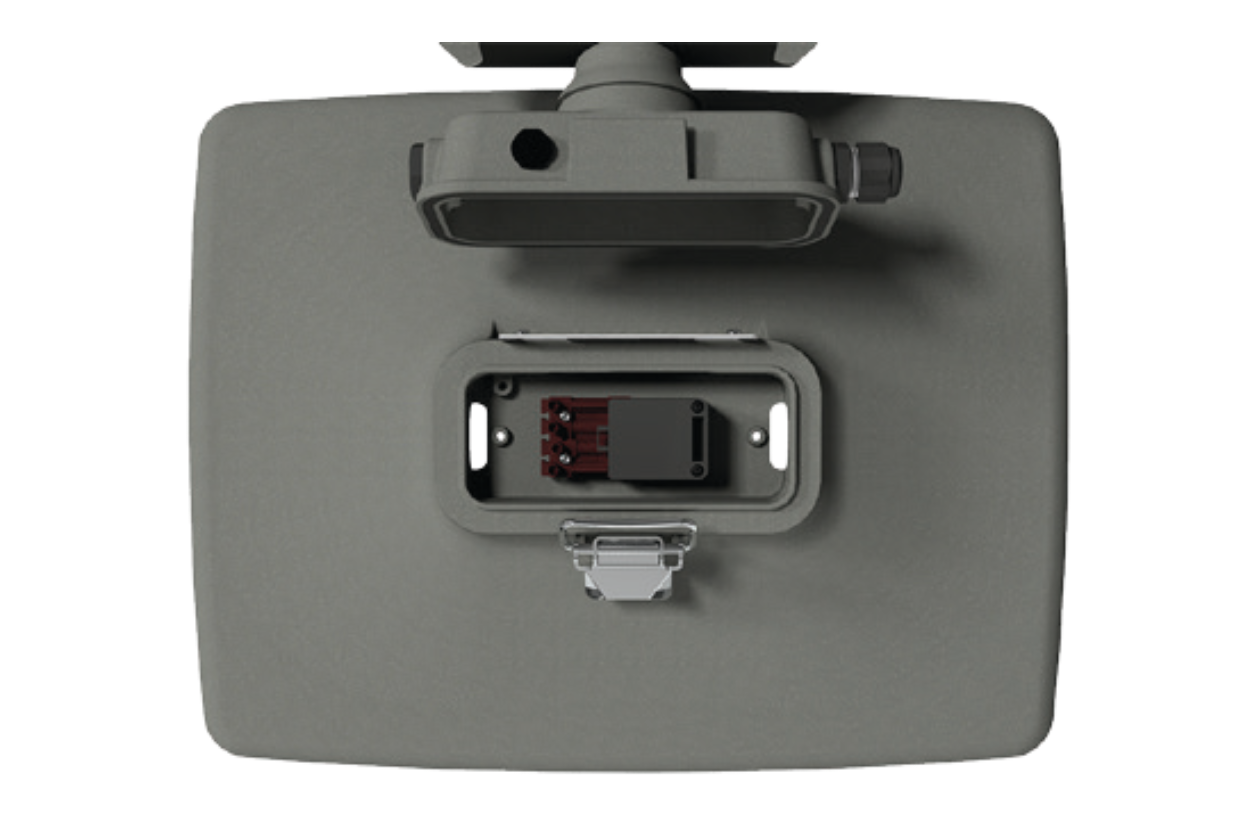

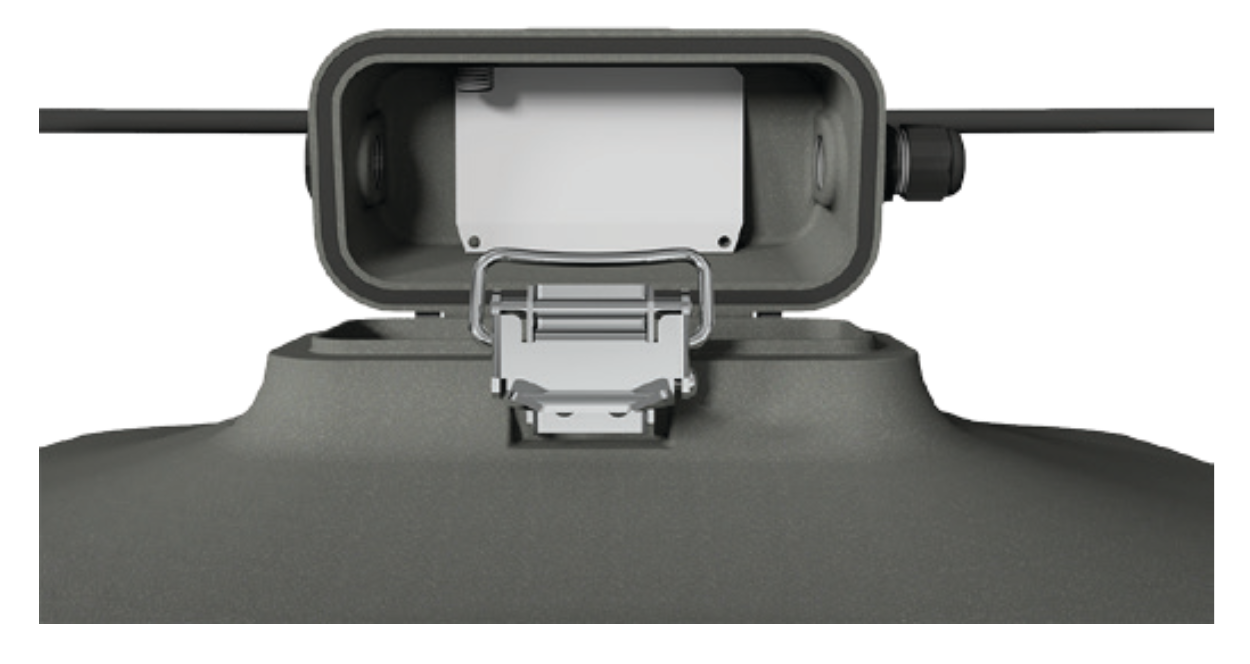

Borne de connexion : Avec connexion enfichable dans la boîte de jonction entre la partie supérieure et la partie inférieure, speration sans outil de la partie supérieure et inférieure.

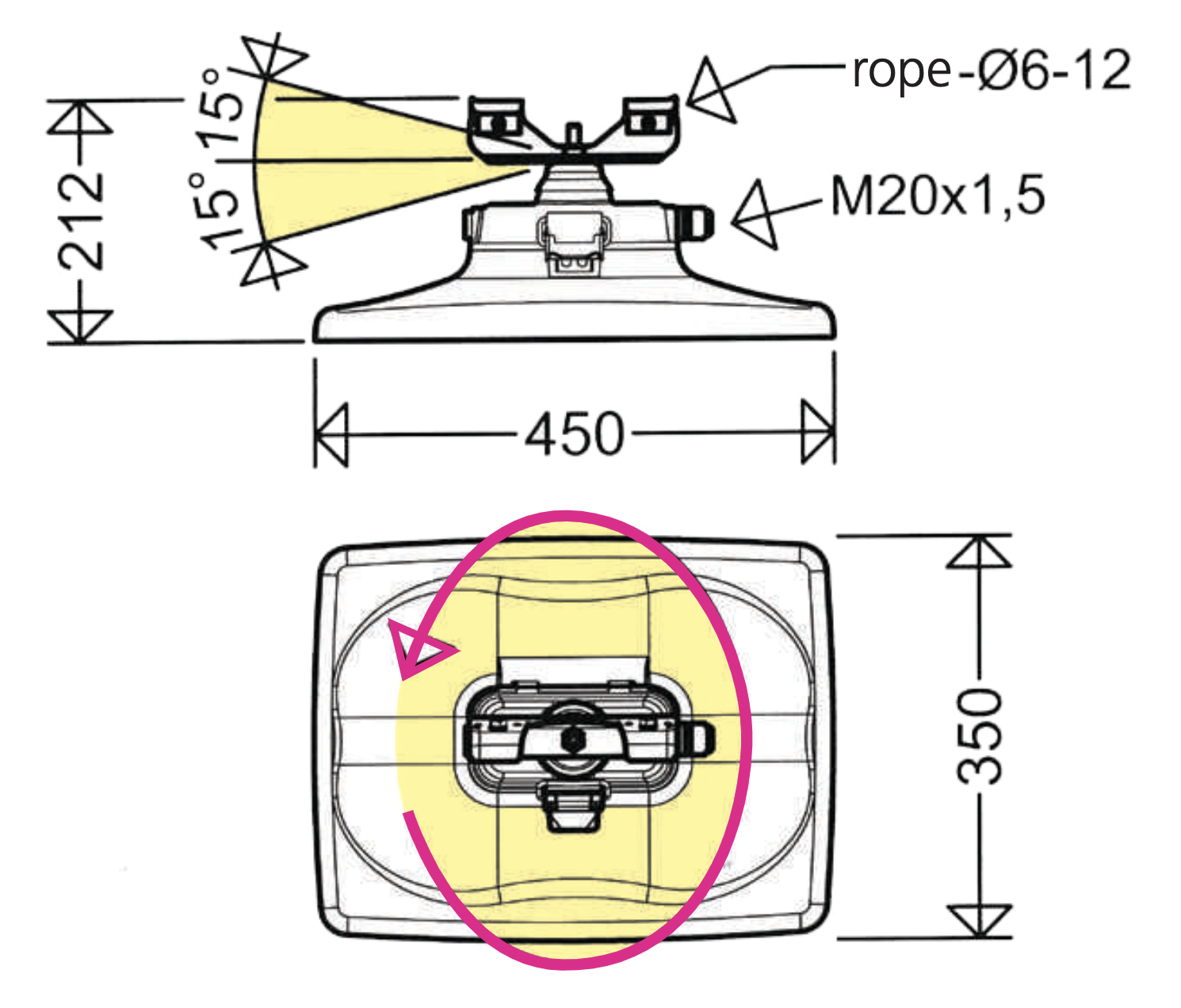

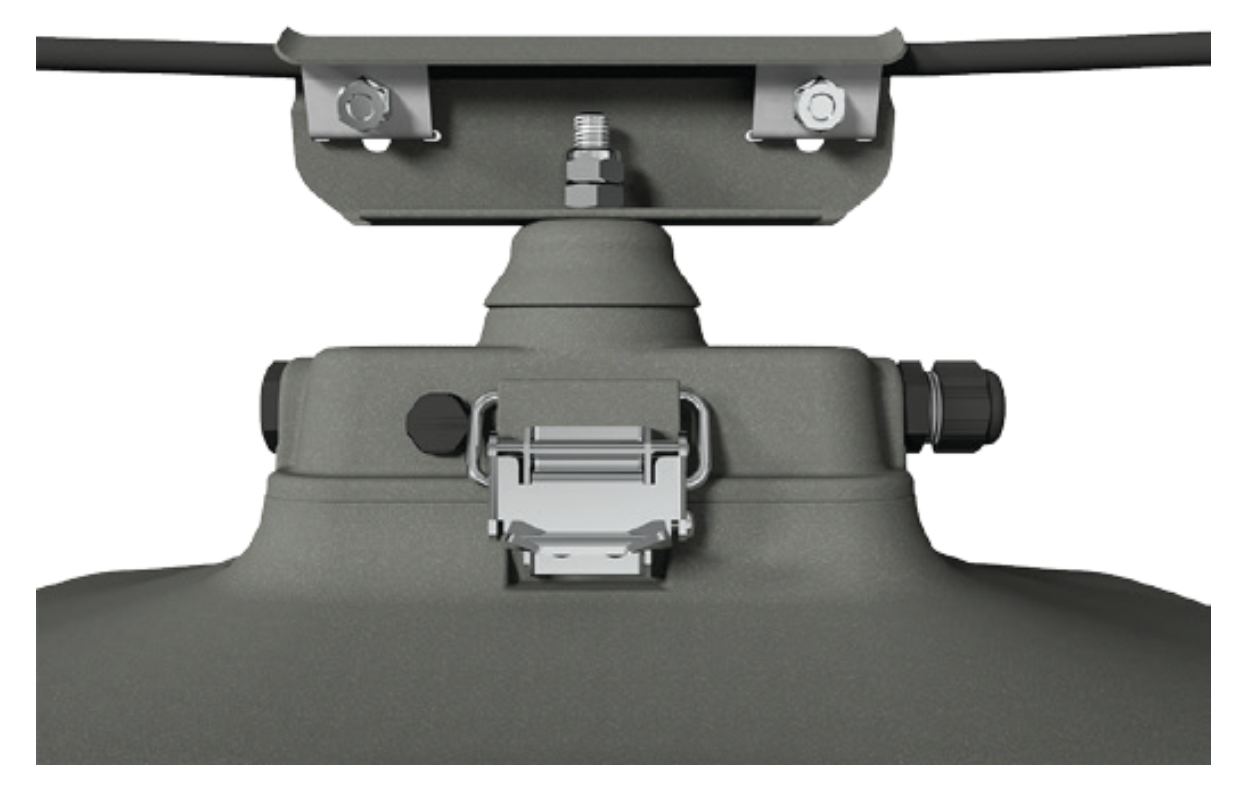

Montage : acier inoxydable. Tournable (toutes directions) et réglable de 15 °, montable sur cordes de 6 à 12 mm de diamètre.
Conception électrique :
Module LED : conforme Zhaga, 4 000 K, Rª> 70, durée de vie L90> 100 000 h
ECG : 220 – 240V, 50-60 Hz, résistance aux surtensions 10kV, protection contre les surcharges et les courts-circuits.
Remarque : En raison du courant d’appel des ballasts électroniques, le nombre maximal autorisé de luminaires par disjoncteur est limité.
Options :
Sur demande, également disponible avec les configurations suivantes (veuillez mentionner dans votre demande ou commande):
Réduction de sortie :
Avec phase de contrôle ( LR ) : Pour réduire le flux lumineux à 50% en cas de faible densité de trafic. Phase de contrôle ( LST ) requise. Commutation via la phase de commande ( LST = 230V : 100% ; LST = 0V : 50% ). Niveaux alternatifs de gradation possibles.
Sans phase de contrôle ( LA ) : Gradation autonome par minuterie intégrée. Fonctionnement réduit 50% entre 22h00 et 4h00h CET ou 23h00 et 5h00h CEST, également disponible avec des temps différentiés et avec une étape de gradation alternative.
DALI interface ( DIMD )
1-10V (DIMA)
Fonction flux lumineux constant (CL): Le flux lumineux est maintenu à un niveau constant pendant toute la durée de vie des modules LED.
De plus, des combinaisons de fonctions sont possibles (CL LR / CL LA)
Points forts
• un type remplace plusieurs lampes conventionnelles et réduit ainsi la variété des types
• réglage simple, rapide et sans outil du flux lumineux sur site, au moyen d’un interrupteur intégré, peut être changé à tout moment
• stockage très économique grâce à la standardisationun type remplace plusieurs lampes conventionnelles et réduit ainsi la variété des types
• Montage rapide et facile grâce à :
– ouverture sans outil du luminaire au moyen d’une pince à genouillère centrale en acier inoxydable
– plateau à appareillage articulé et détachable
– système de montage sur mât universel intégré (montage à entrée latérale Ø 42 / 60mm ou dessus de poteau monté Ø 60/76mm) aucune bride ou pièce d’adaptation supplémentaire n’est requise
• changement rapide grâce au plateau d’engrenage facilement remplaçable avec sectionneur
• pérennité grâce à l’utilisation de modules LED standardisés (Zhaga)
D’autres options :
– 3000K, couleur de lumière 730 (flux lumineux inférieur à 8%)
– 2200K, couleur de lumière 722 (flux lumineux inférieur à 20%)
– 1 800 K, couleur de la lumière 518 «Ambre» (38% de flux lumineux inférieur)
– classe de protection II (SKII)
– seawater-resistant version (SWP)
– Light Management System (LIMAS) in protection class I (SKI)
– 3-point supporting bracket (49/3P)
– special painting in RAL or DB colours
