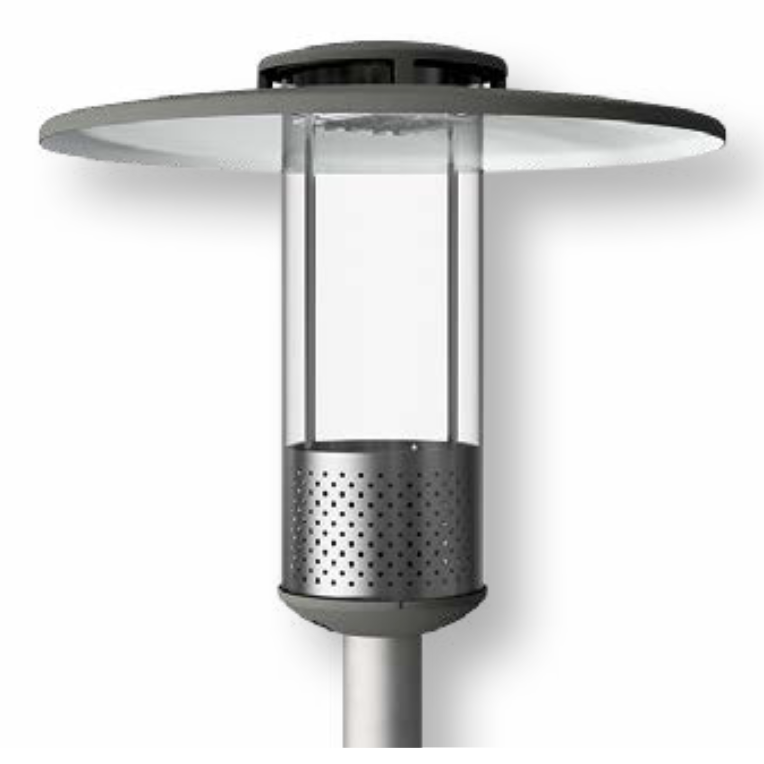

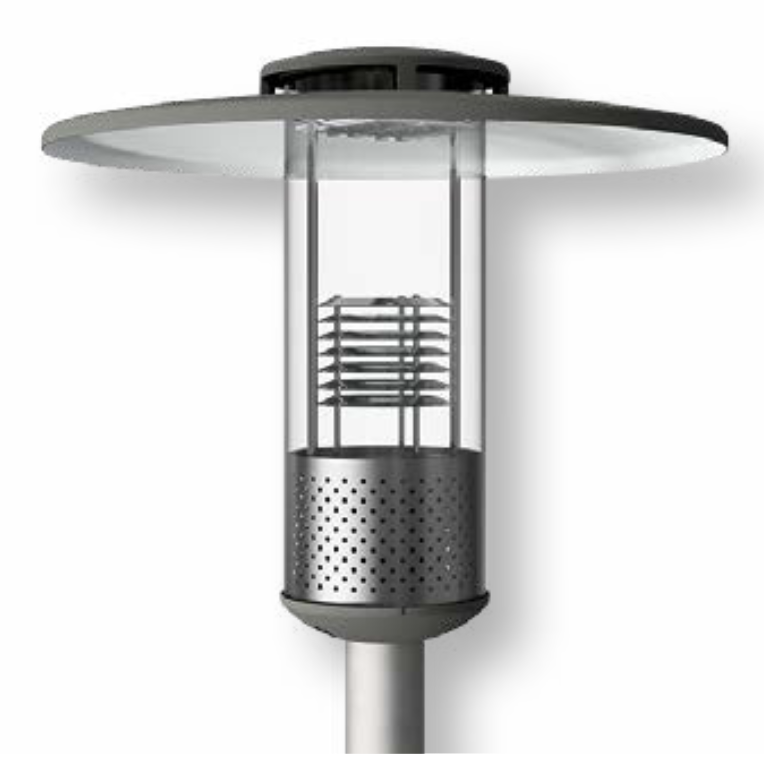

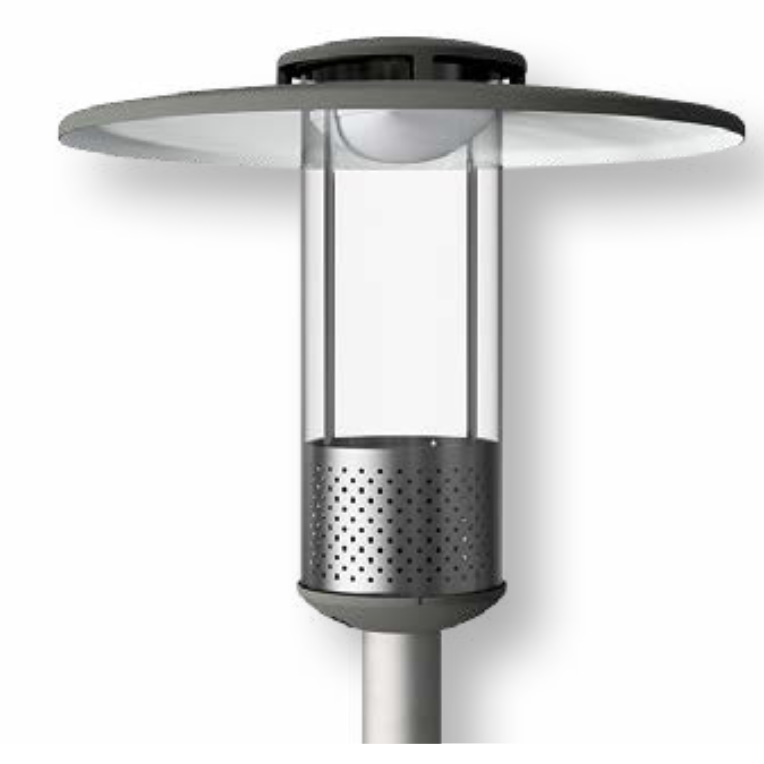

CUPINA Luminaire LED sur le dessus du poteau

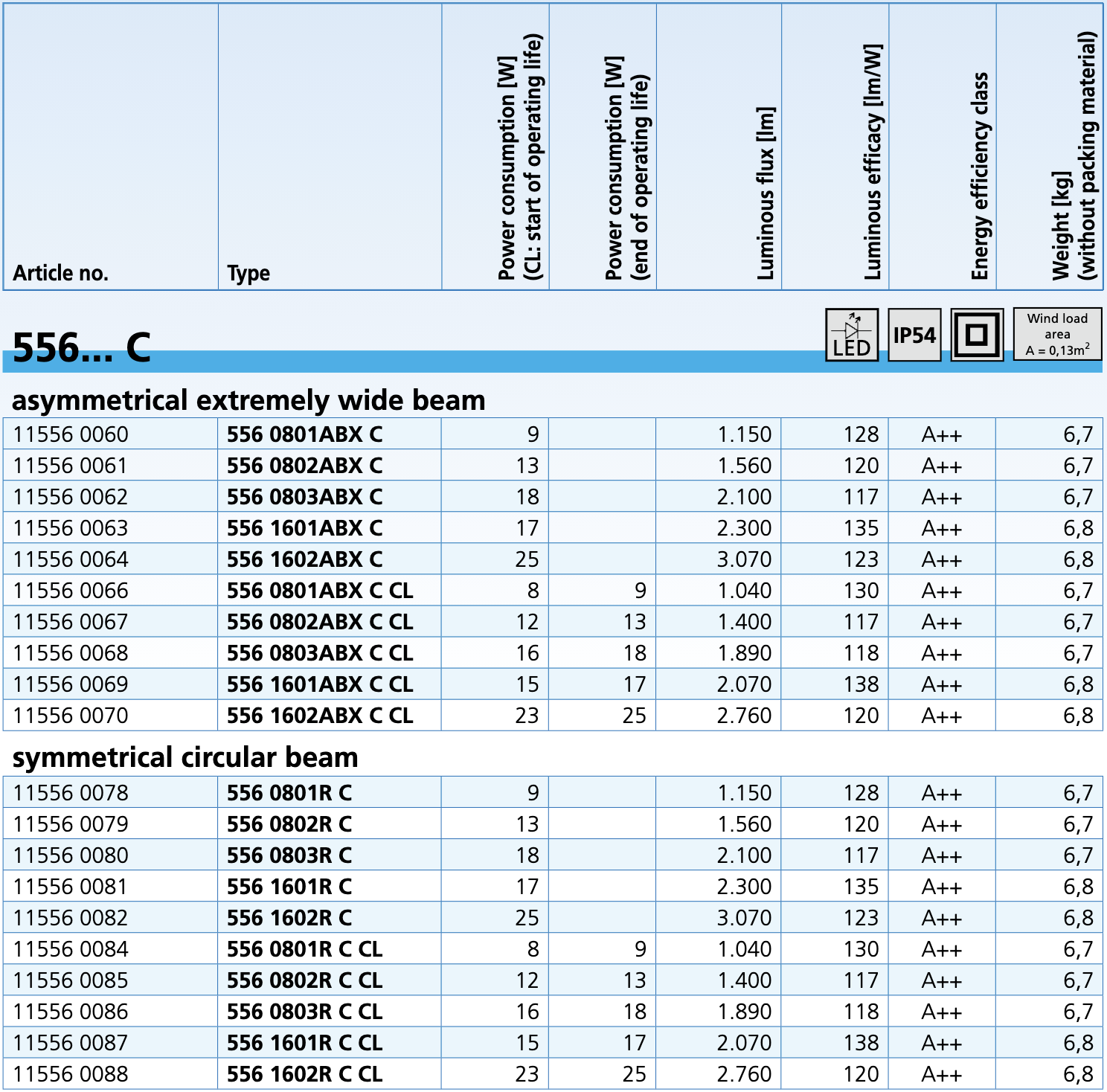

Série 556… C

Applications :

556 .. ABX : zones résidentielles, rues résidentielles et secondaires, zones à faible trafic, sentiers pédestres et pistes cyclables, etc.

556 … R : Promenades, parcs publics, zones piétonnes, etc.

Design :

Toit et partie portante: aluminium, revêtement par poudre DB 702 (peinture mica-fer, gris).

Couverture: PMMA, transparent, cylindrique.

Kit électrique: câblé prêt à être installé, appareil de type enfichable à la borne de raccordement au secteur, serre-câble pour câble de raccordement, avec module LED, couvercle dépoli, dissipateur thermique et ballast électronique

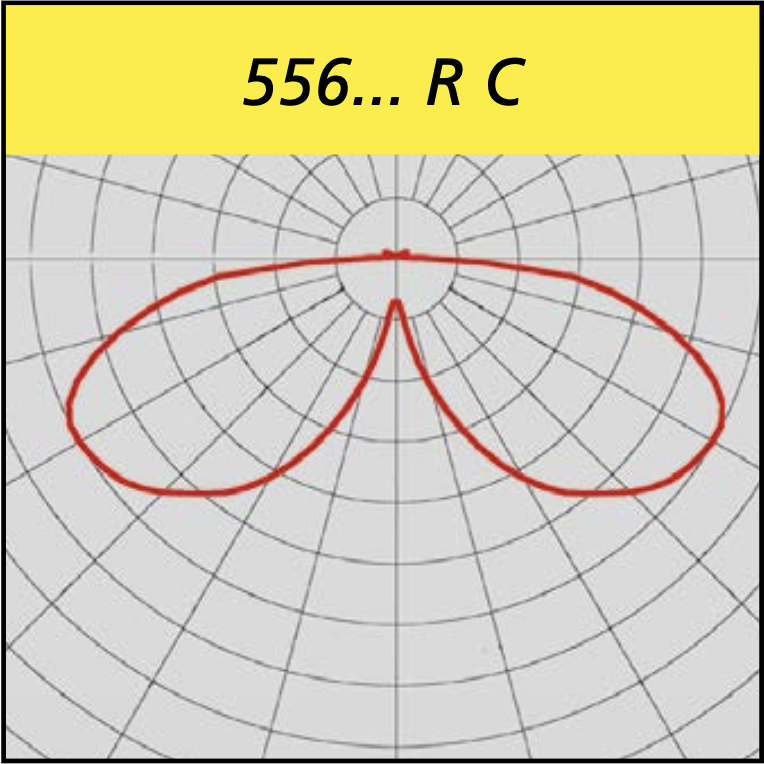

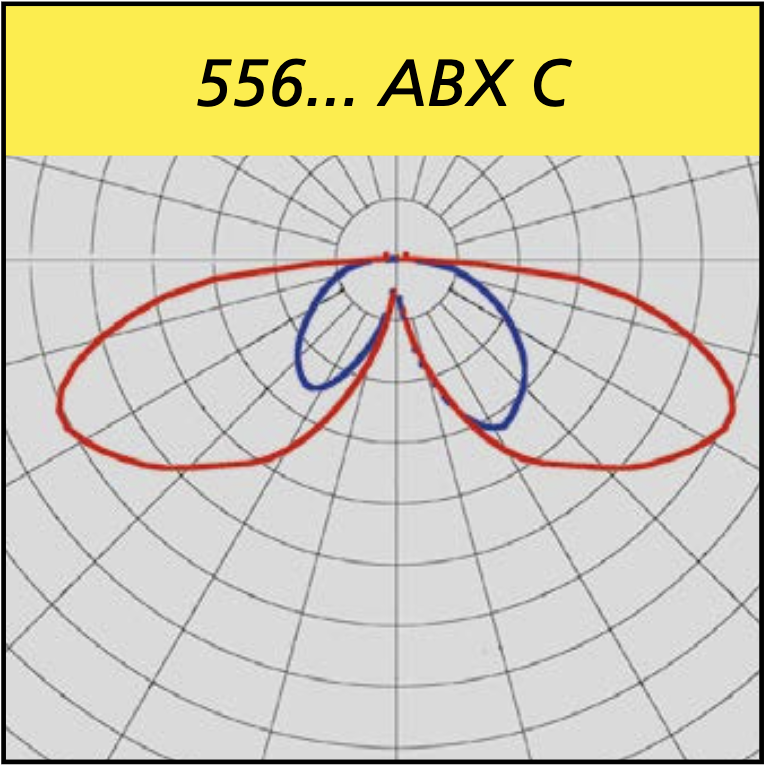

Répartition lumineuse : faisceau asymétrique large ou asymétrique extrêmement large ( ABX ), faisceau large asymétrique (AB) ou faisceau circulaire symétrique (R). Optique et pile de persiennes en aluminium pur anodisé, couvercle givré pour limiter l’éblouissement.

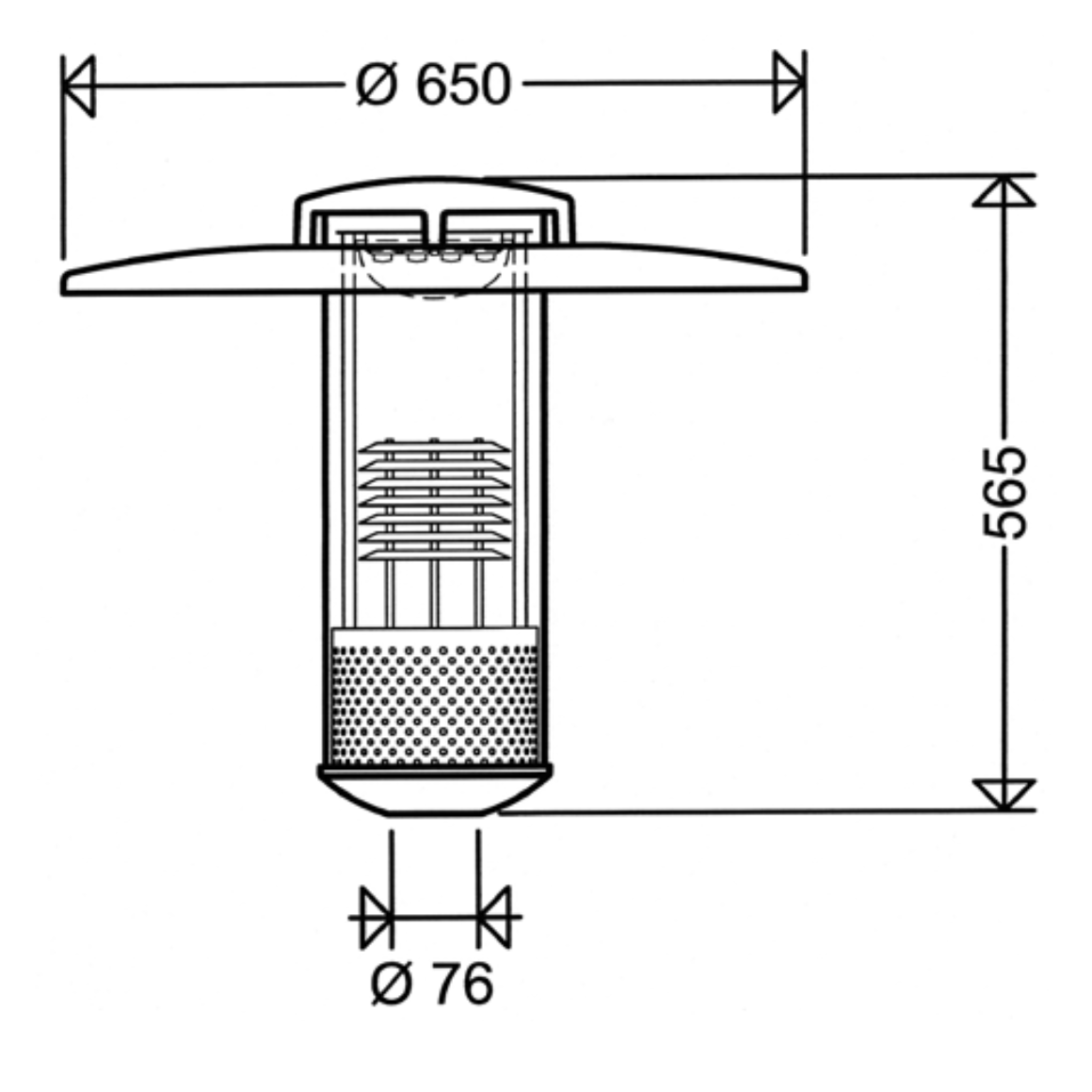

Mounting system: 3 non-corrossive steel locking screws serve for fixation on stra- ight pole end Ø of 76mm. Adapter (RZ 1) for pole end Ø of 60mm (see accessories).

Conception électrique :

Module LED : conforme Zhaga, 4 000 K, Rª> 70, durée de vie L90> 100 000 h

ECG : 220 – 240V, 50-60 Hz, résistance aux surtensions 10kV, protection contre les surcharges et les courts-circuits.

Remarque : En raison du courant d’appel des ballasts électroniques, le nombre maximal autorisé de luminaires par disjoncteur est limité.

Options :

Sur demande, également disponible avec les configurations suivantes (veuillez mentionner dans votre demande ou commande):

Réduction de sortie :

Avec phase de contrôle ( LR ) : Pour réduire le flux lumineux à 50% en cas de faible densité de trafic. Phase de contrôle ( LST ) requise. Commutation via la phase de commande ( LST = 230V : 100% ; LST = 0V : 50% ). Niveaux alternatifs de gradation possibles.

Sans phase de contrôle ( LA ) : Gradation autonome par minuterie intégrée. Fonctionnement réduit 50% entre 22h00 et 4h00h CET ou 23h00 et 5h00h CEST, également disponible avec des temps différentiés et avec une étape de gradation alternative.

DALI interface ( DIMD )

1-10V ( DIMA )

Fonction flux lumineux constant (CL): Le flux lumineux est maintenu à un niveau constant pendant toute la durée de vie des modules LED.

De plus, des combinaisons de fonctions sont possibles (CL LR / CL LA)

Points forts

    • ECG avec résistance de surtension, fiable en raison de la protection contre les surcharges et les courts-circuits
    • Gestion thermique optimisée grâce à l’adaptation directe des modules LED au boîtier en aluminium moulé sous pression, grande surface de refroidissement, excellente dissipation thermique
    • Boîtier en aluminium durable et résistant à la corrosion avec surface lisse
    • éclairage homogène grâce à la technologie multicouche, c’est-à-dire que chaque LED individuelle illumine toute la surface, les courbes de lumière des LED individuelles se chevauchent.
    • bonne limitation de l’éblouissement grâce à la couverture givrée
    • facile à installer, à entretenir et à moderniser :

      – la partie supérieure amovible du boîtier permet un montage   rapide et économique, la borne de raccordement au secteur dans la section de support

     – une maintenance rapide grâce à un système de plateau d’engrenage facilement interchangeable (concept modulaire) à l’intérieur la section de support, l’ECG peut être remplacé sur place

  • à l’épreuve du temps grâce à l’utilisation de modules LED standardisés (Zhaga)

D’autres options :

– 3000K, lumière claire 730 (flux lumineux inférieur d’environ 8%)

– 2200K, couleur claire 722 (flux lumineux inférieur de 20%)

– 1 800 K, lumière claire 518 «Ambre» (flux lumineux inférieur d’environ 38%)

– classe de protection I (SKI)

– Système de gestion de la lumière (LIMAS) en classe de protection I (SKI)

– version résistante à l’eau de mer (SWP)

– sans pile de persiennes (OR)

– sans couvercle dépoli (flux lumineux supérieur d’environ 10%)

– revêtement spécial en autre RAL- et DB-couleurs

– couvercle satiné avec blindage côté bâtiment

– pour le raccordement au groupe ou aux systèmes de batteries centraux (ZB) ou au réseau de secours respectivement

– Ready for Light Management Systems (RFL)
