Luminaires suspendus à LED

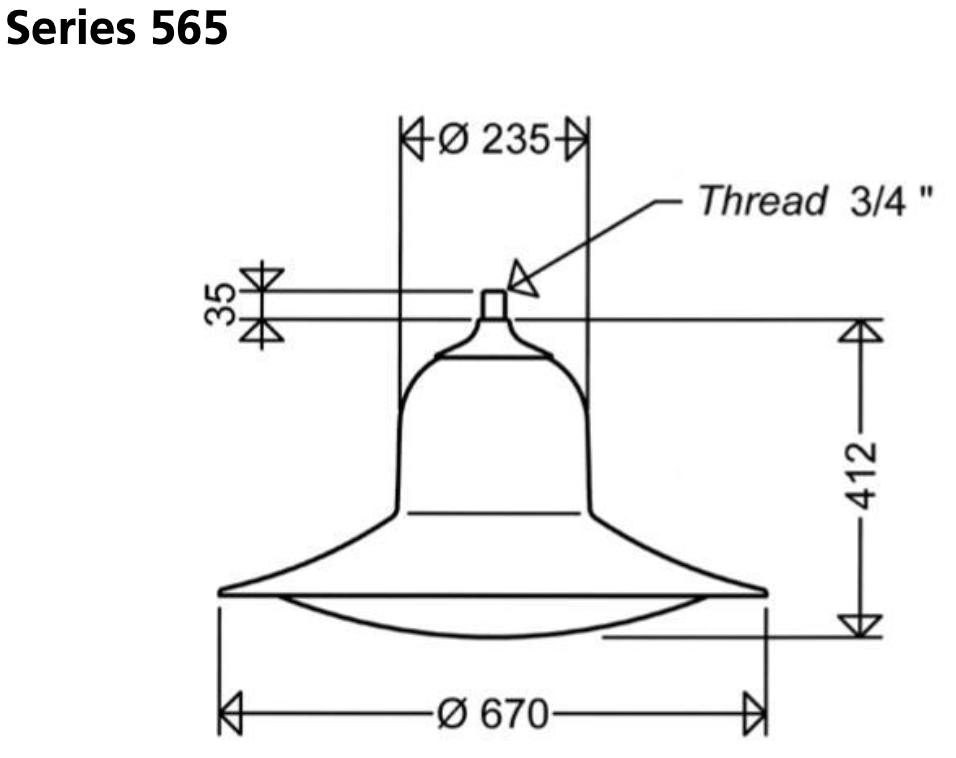

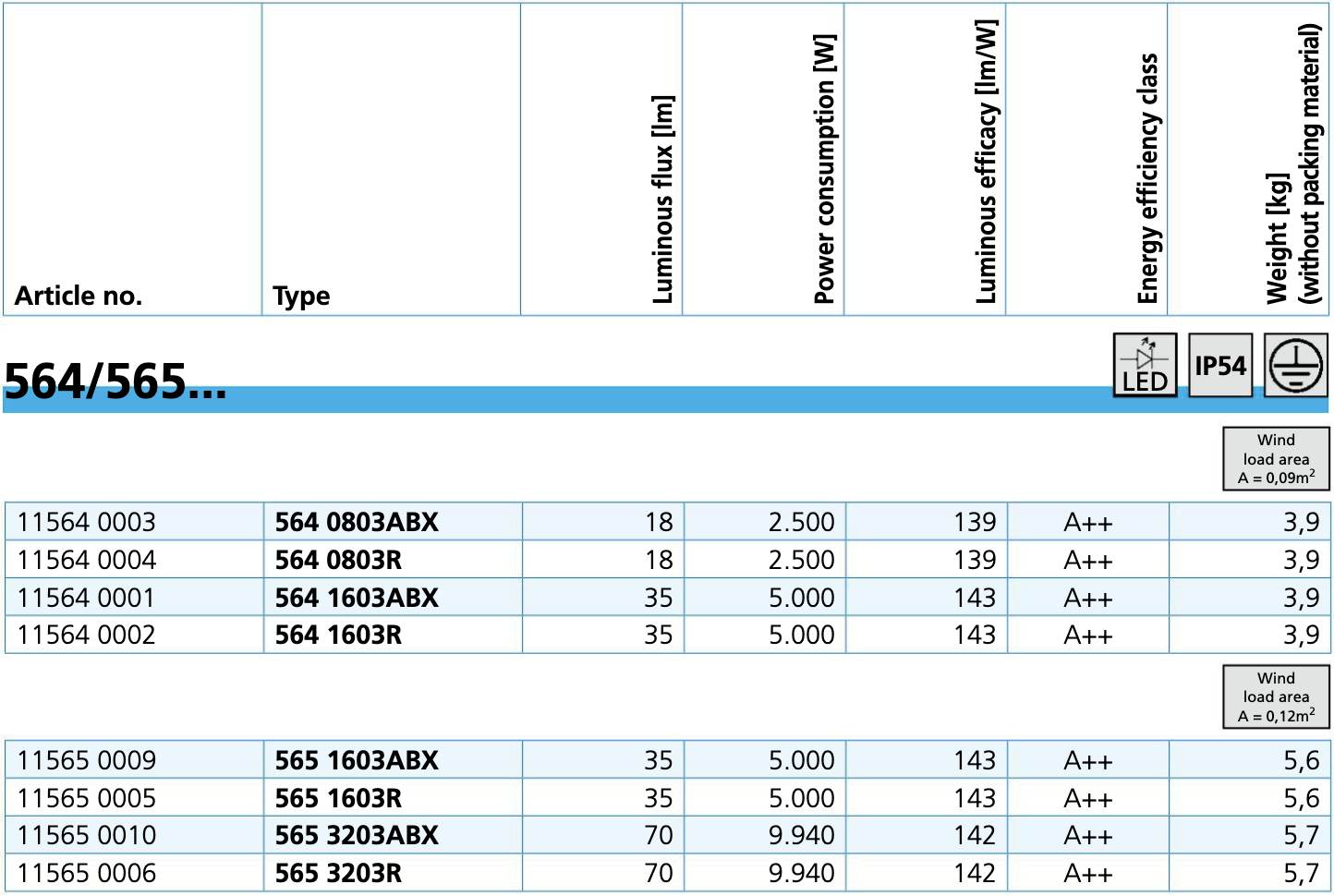

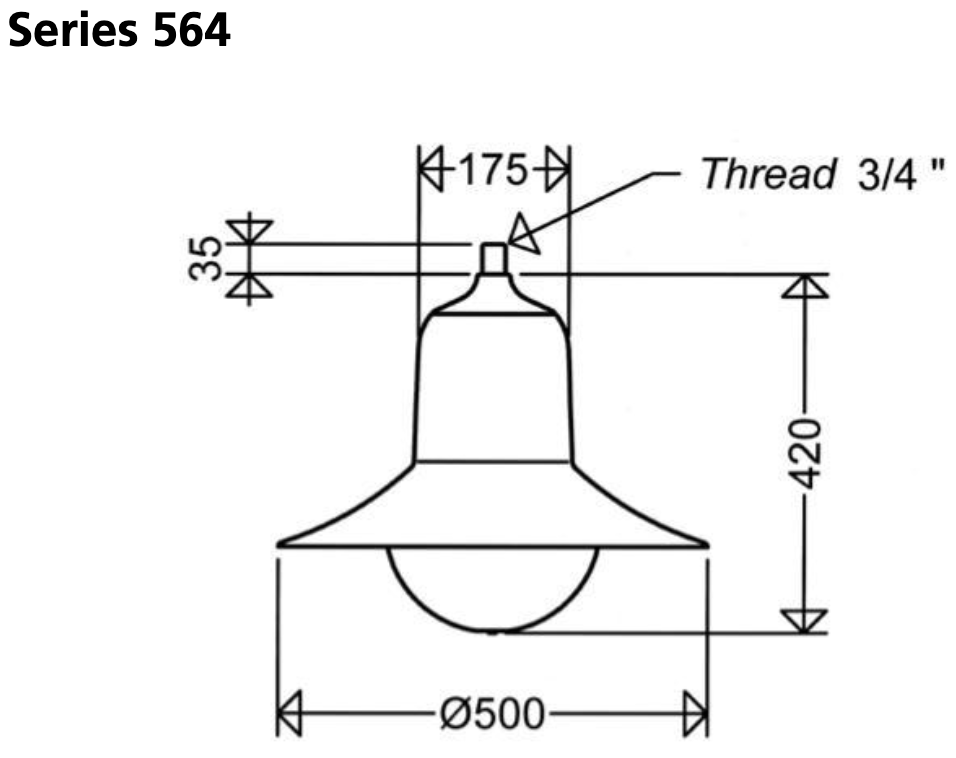

Série 564/565…

Applications :

Renouvellement des villages et des centres-villes historiques, zones à faible trafic, zones piétonnes, promenades, parcs publics.

Design :

Boîtier : Tôle d’aluminium, revêtement par poudre de couleur noir profond (RAL 9005).

Couverture : PMMA, perlé clair (P).

Kit électro : Avec ECG et LED, câblé prêt à être connecté, serre-câble pour le câble de connexion.

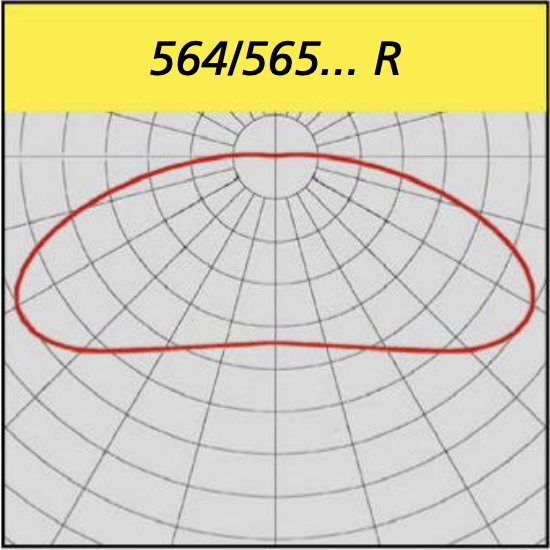

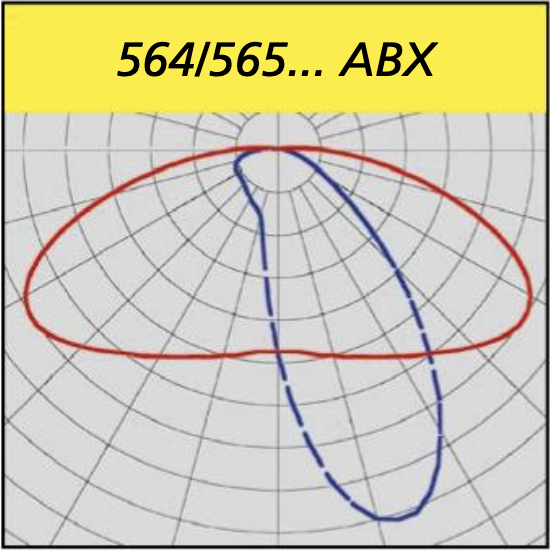

Répartition lumineuse : Faisceau asymétrique extrêmement large (ABX) ou faisceau circulaire (R).

Diffuseur de lumière : Optique. Montage : Sur les sections supérieures du poteau avec filetage interne 3/4″.

Conception électrique :

Module LED : conforme Zhaga, 4 000 K, Rª> 70, durée de vie L90> 100 000 h

ECG : 220 – 240V, 50-60 Hz, résistance aux surtensions 10kV, protection contre les surcharges et les courts-circuits.

Remarque : En raison du courant d’appel des ballasts électroniques, le nombre maximal autorisé de luminaires par disjoncteur est limité.

Options :

Sur demande, également disponible avec les configurations suivantes (veuillez mentionner dans votre demande ou commande):

Réduction de sortie :

Avec phase de contrôle ( LR ) : Pour réduire le flux lumineux à 50% en cas de faible densité de trafic. Phase de contrôle ( LST ) requise. Commutation via la phase de commande ( LST = 230V : 100% ; LST = 0V : 50% ). Niveaux alternatifs de gradation possibles.

Sans phase de contrôle ( LA ) : Gradation autonome par minuterie intégrée. Fonctionnement réduit 50% entre 22h00 et 4h00h CET ou 23h00 et 5h00h CEST, également disponible avec des temps différentiés et avec une étape de gradation alternative.

DALI interface ( DIMD )

1-10V ( DIMA )

Fonction flux lumineux constant (CL): Le flux lumineux est maintenu à un niveau constant pendant toute la durée de vie des modules LED.

De plus, des combinaisons de fonctions sont possibles (CL LR / CL LA)

Points forts

    • ECG avec résistance de surtension, fiable en raison de la protection contre les surcharges et les courts-circuits
    • Répartition lumineuse optimale grâce à une optique à lentille très efficace avec faisceau direct
    • Bonne limitation de l’éblouissement grâce à la couverture perlée
    • Éclairage homogène grâce à la technologie multicouche, c’est-à-dire que chaque LED individuelle éclaire la surface totale, les courbes lumineuses des LED individuelles se chevauchent. Toute défaillance d’une seule LED particulière ne créera aucune zone sombre sur la route. L’uniformité de l’éclairage est conservée
    • Maintenance et changement rapides des composants grâce à un système de porte-matériel facilement interchangeable (concept modulaire)
    • À l’épreuve du temps grâce à l’utilisation de modules LED standardisés (Zhaga)

    – la partie supérieure amovible du boîtier permet un montage   rapide et économique, la borne de raccordement au secteur dans la section de support

    – une maintenance rapide grâce à un système de plateau d’engrenage facilement interchangeable (concept modulaire) à l’intérieur la section de support, l’ECG peut être remplacé sur place

  • à l’épreuve du temps grâce à l’utilisation de modules LED standardisés (Zhaga)

D’autres options :

– 3000K, lumière claire 730 (flux lumineux inférieur d’environ 8%)

– 2200K, couleur claire 722 (flux lumineux inférieur de 20%)

– 1 800 K, lumière claire 518 «Ambre» (flux lumineux inférieur d’environ 38%)

– classe de protection II (SKII)

– peinture spéciale en couleurs RAL ou DB
