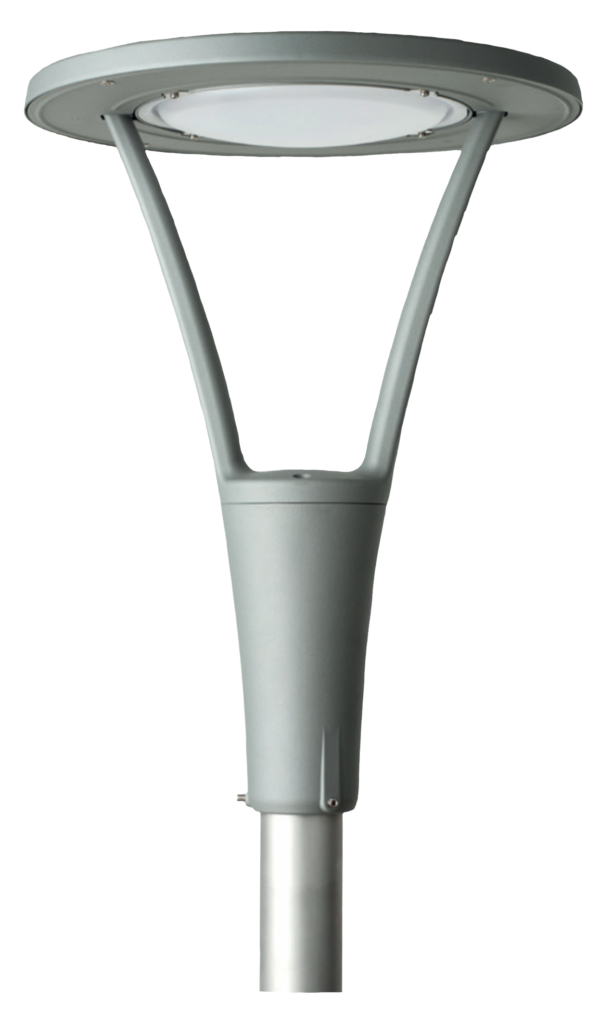

KONIC Luminaire LED sur le dessus du poteau
Série 544…
Applications :
544 .. ABX et … AB: zones résidentielles, rues résidentielles et secondaires, zones à faible trafic, sentiers pédestres et pistes cyclables, etc.
544 … R: Promenades, parcs publics, zones piétonnes, etc.
Design :
Boîtier : aluminium moulé sous pression, en trois parties, peint par poudrage DB 702 (peinture mica-fer, gris).
Partie inférieure avec composants électriques, entrée de câble, appareil à fiche et serre-câble pour câble de raccordement.
Tirants avec passe-câbles.
Partie supérieure avec modules LED et optiques.
Couverture: verre acrylique (PMMA), dépoli.

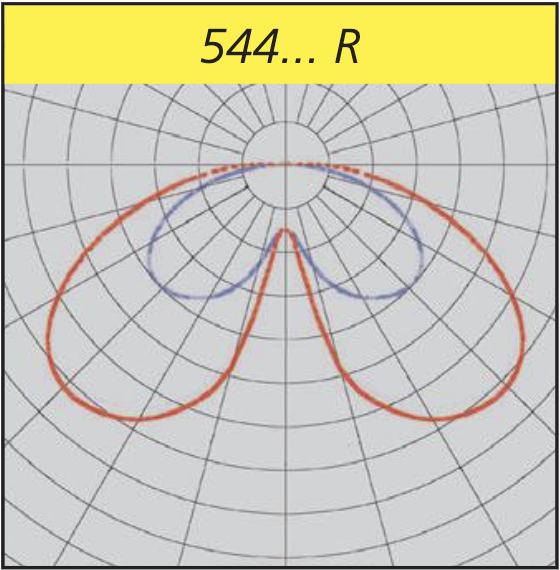

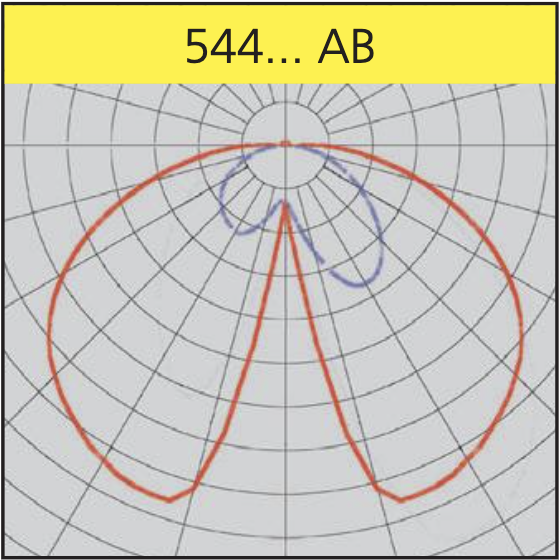

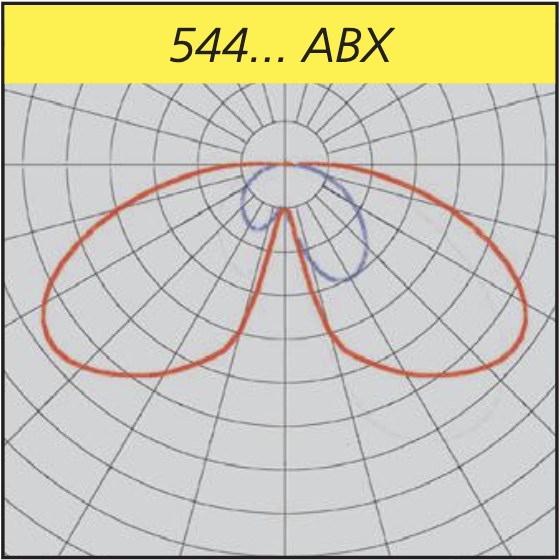

Répartition lumineuse : faisceau asymétrique large ou asymétrique extrêmement large ( ABX ), faisceau large asymétrique (AB) ou faisceau circulaire symétrique (R).

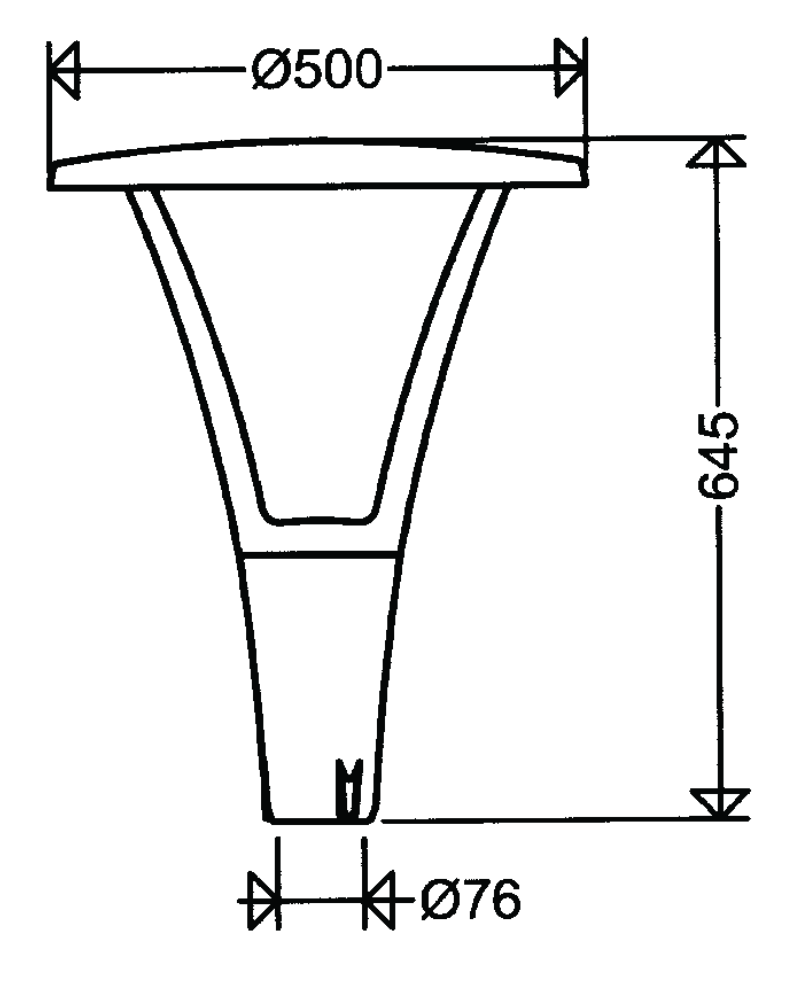

Système de fixation: 3 vis de verrouillage en acier non corrossif servent à la fi xation sur l’extrémité du mât droit Ø de 76 mm. Adaptateur (RZ 1) pour extrémité de mât Ø 60 mm (voir accessoires).
Conception électrique :
Module LED : conforme Zhaga, 4 000 K, Rª> 70, durée de vie L90> 100 000 h
ECG : 220 – 240V, 50-60 Hz, résistance aux surtensions 10kV, protection contre les surcharges et les courts-circuits.
Remarque : En raison du courant d’appel des ballasts électroniques, le nombre maximal autorisé de luminaires par disjoncteur est limité.
Options :
Sur demande, également disponible avec les configurations suivantes (veuillez mentionner dans votre demande ou commande):
Réduction de sortie :
Avec phase de contrôle ( LR ) : Pour réduire le flux lumineux à 50% en cas de faible densité de trafic. Phase de contrôle ( LST ) requise. Commutation via la phase de commande ( LST = 230V : 100% ; LST = 0V : 50% ). Niveaux alternatifs de gradation possibles.
Sans phase de contrôle ( LA ) : Gradation autonome par minuterie intégrée. Fonctionnement réduit 50% entre 22h00 et 4h00h CET ou 23h00 et 5h00h CEST, également disponible avec des temps différentiés et avec une étape de gradation alternative.
DALI interface ( DIMD )
1-10V ( DIMA )
Fonction flux lumineux constant (CL): Le flux lumineux est maintenu à un niveau constant pendant toute la durée de vie des modules LED.
De plus, des combinaisons de fonctions sont possibles (CL LR / CL LA)
Points forts
-
- ECG avec résistance de surtension, fiable en raison de la protection contre les surcharges et les courts-circuits
- Gestion thermique optimisée grâce à l’adaptation directe des modules LED au boîtier en aluminium moulé sous pression, grande surface de refroidissement, excellente dissipation thermique
- Boîtier en aluminium durable et résistant à la corrosion avec surface lisse
- éclairage homogène grâce à la technologie multicouche, c’est-à-dire que chaque LED individuelle illumine toute la surface, les courbes de lumière des LED individuelles se chevauchent.
- bonne limitation de l’éblouissement grâce à la couverture givrée
- facile à installer, à entretenir et à moderniser :
– la partie supérieure amovible du boîtier permet un montage rapide et économique, la borne de raccordement au secteur dans la section de support
– une maintenance rapide grâce à un système de plateau d’engrenage facilement interchangeable (concept modulaire) à l’intérieur la section de support, l’ECG peut être remplacé sur place
- à l’épreuve du temps grâce à l’utilisation de modules LED standardisés (Zhaga)
D’autres options :
– 3000K, lumière claire 730 (flux lumineux inférieur d’environ 8%)
– 2200K, couleur claire 722 (fl ux lumineux inférieur de 20%)
– 1 800 K, lumière claire 518 «Ambre» (flux lumineux inférieur d’environ 38%)
– classe de protection I (SKI)
– optique pour piste cyclable (RWX)
– version résistante à l’eau de mer (SWP)
– avec fl ux lumineux accru – revêtement spécial dans les couleurs RAL
