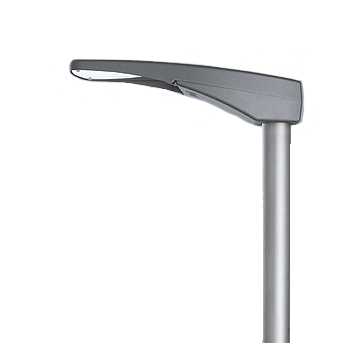

ÉCLAIRAGE EXTÉRIEUR LED
Avec système de montage polyvalent

Série 48…

Applications :

Rues et rues principales, ronds-points, rues d’usines et voies dans les installations industrielles, parkings, passerelles, etc.

Design :

Boîtier : Aluminium moulé sous pression, en 2 parties, enduit de poudre DB702N (peinture mica-fer, gris). Section supérieure avec module LED, optiques, couvercle en verre et kit électrique, pivotant et amovible. Section inférieure avec système de montage sur poteau, réglage de l’inclinaison, serre-câble, entrée de câble avec système de compensation de pression.

Couvercle en verre : Verre plat de sécurité, résistance aux chocs IK08.

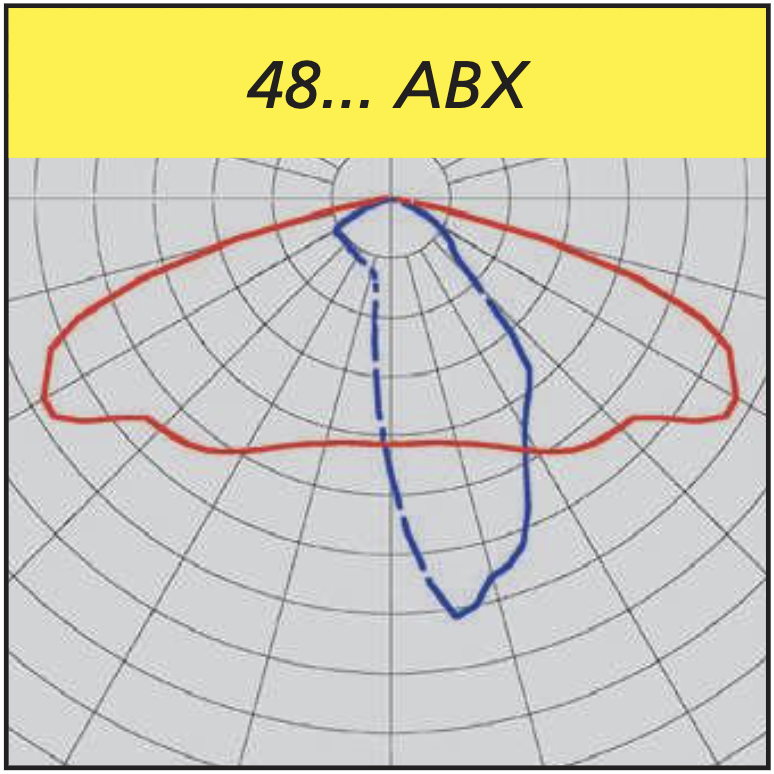

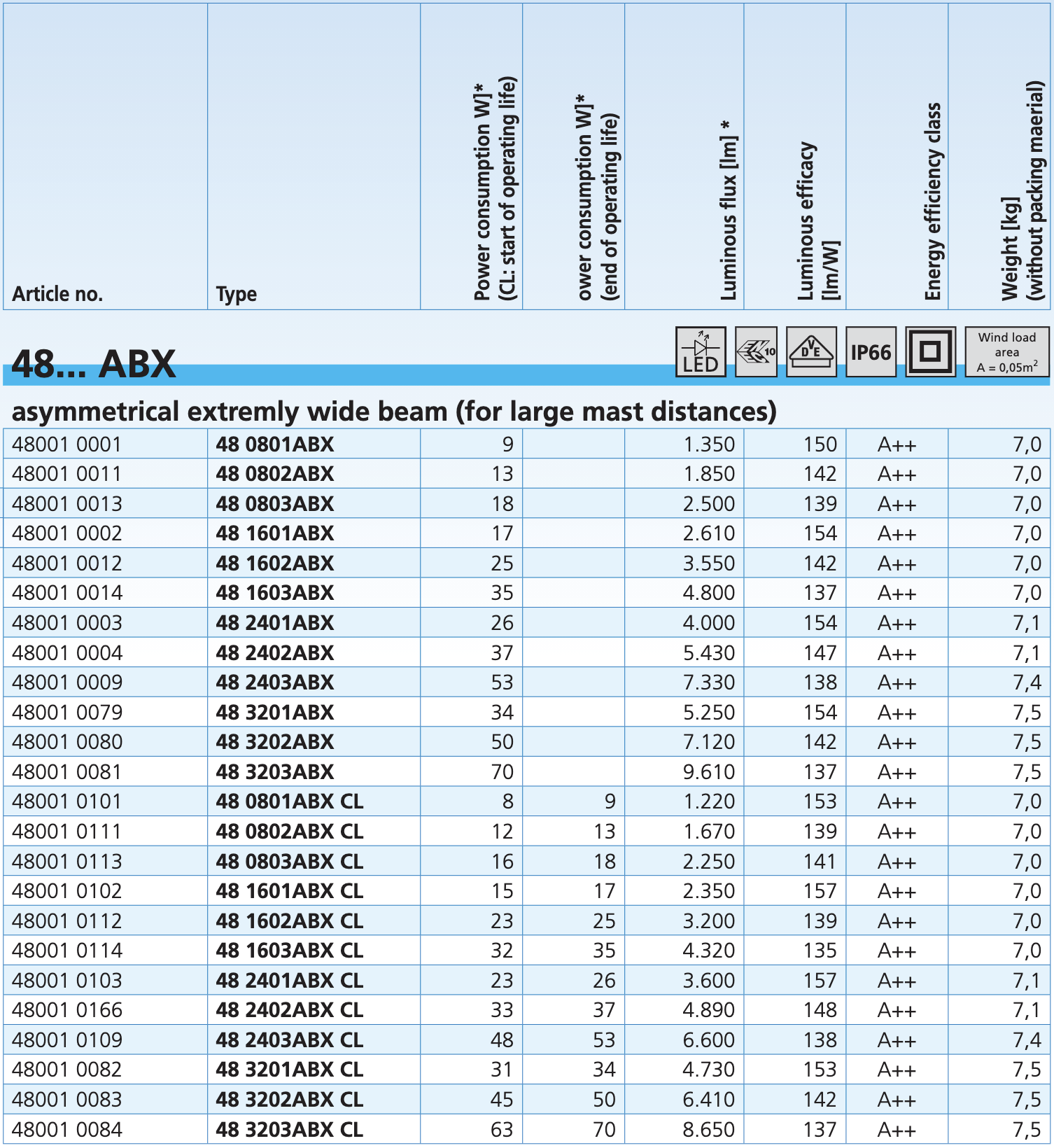

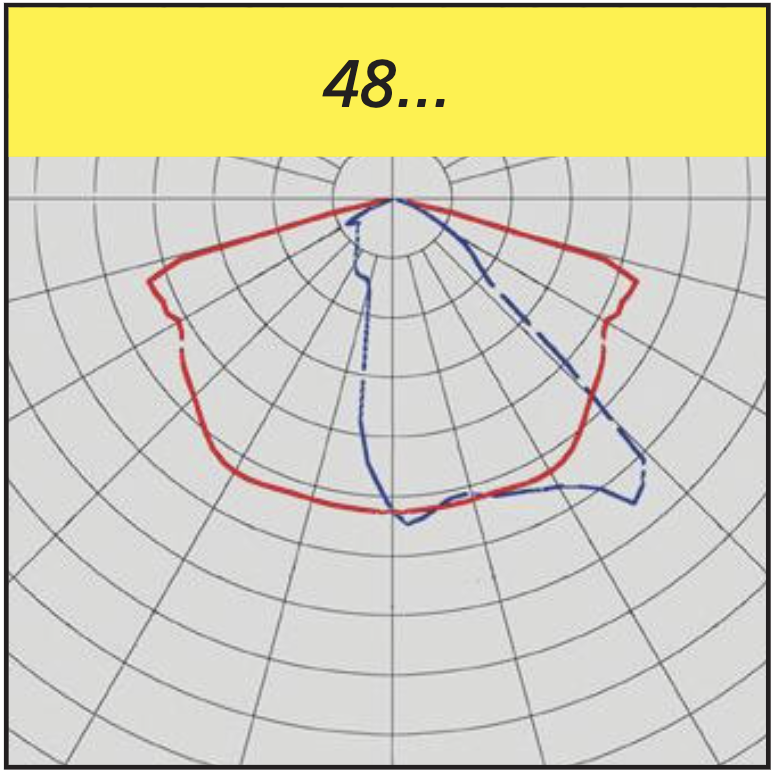

Répartition lumineuse : faisceau asymétrique large ou asymétrique extrêmement large ( ABX ).

Connexion : fiche de raccordement avec décharge de câble.

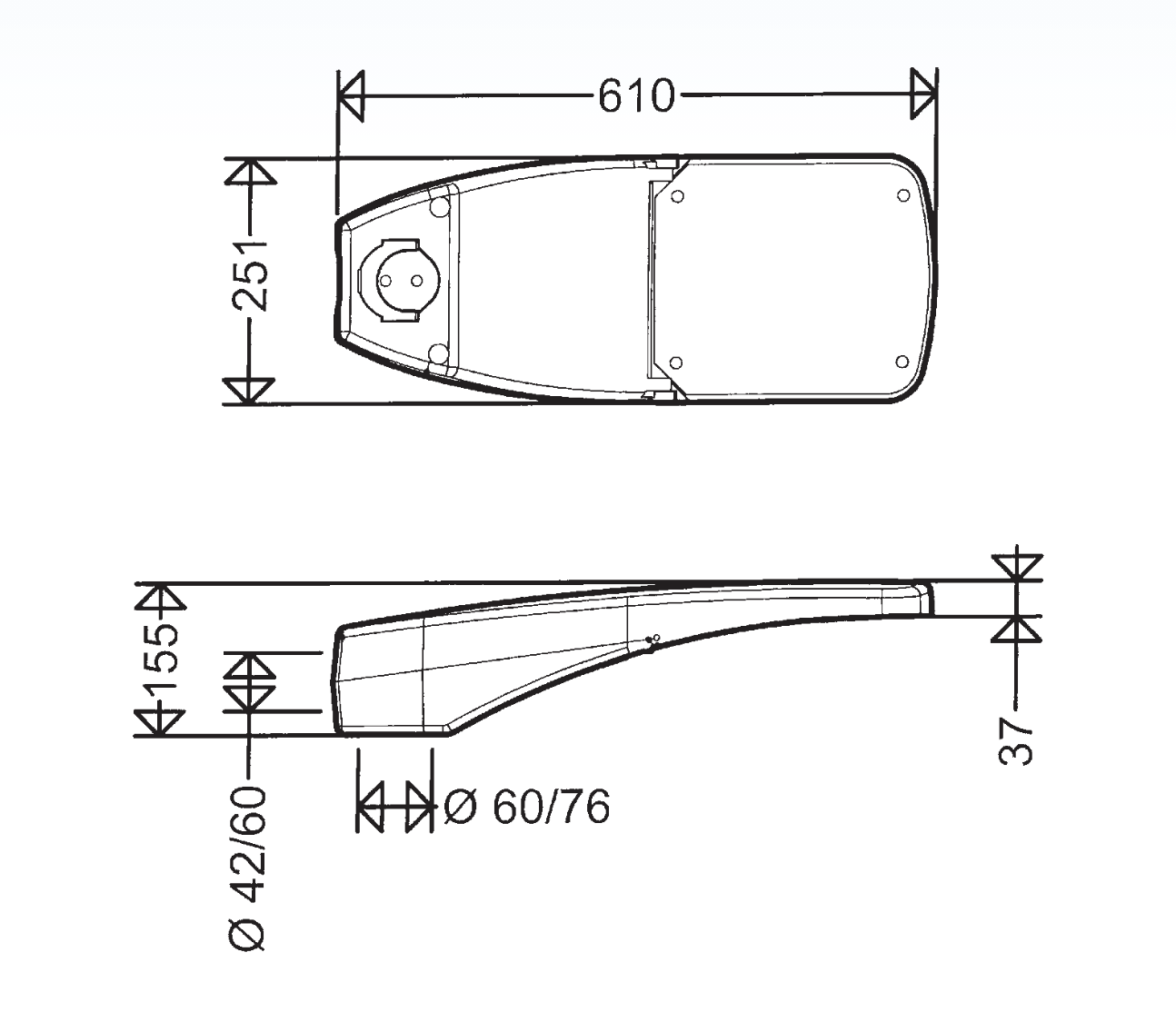

Dispositif de montage sur poteau : aluminium moulé sous pression, système universel pour montage sur poteau Ø 60/76 mm et montage par entrée latérale Ø 42/60 mm x 100 mm.

Inclinaison : Montage sur poteau supérieur 0 °, 5 ° et 10 ° ( standard: 0 °). Fixation latérale 0 °, -5 °, -10 ° et -15 ° selon l’inclinaison du cantilever.

Conception électrique :

Module LED : conforme Zhaga, 4 000 K, Rª> 70, durée de vie L90> 100 000 h

ECG : 220 – 240V, 50-60 Hz, résistance aux surtensions 10kV, protection contre les surcharges et les courts-circuits.

Remarque : En raison du courant d’appel des ballasts électroniques, le nombre maximal autorisé de luminaires par disjoncteur est limité.

Options :

Sur demande, également disponible avec les configurations suivantes (veuillez mentionner dans votre demande ou commande):

Réduction de sortie :

Avec phase de contrôle ( LR ) : Pour réduire le flux lumineux à 50% en cas de faible densité de trafic. Phase de contrôle ( LST ) requise. Commutation via la phase de commande ( LST = 230V : 100% ; LST = 0V : 50% ). Niveaux alternatifs de gradation possibles.

Sans phase de contrôle ( LA ) : Gradation autonome par minuterie intégrée. Fonctionnement réduit 50% entre 22h00 et 4h00h CET ou 23h00 et 5h00h CEST, également disponible avec des temps différentiés et avec une étape de gradation alternative.

DALI interface ( DIMD )

1-10V ( DIMA )

Fonction flux lumineux constant (CL): Le flux lumineux est maintenu à un niveau constant pendant toute la durée de vie des modules LED.

De plus, des combinaisons de fonctions sont possibles (CL LR / CL LA)

Points forts

    • ECG avec résistance de surtension, fiable en raison de la protection contre les surcharges et les courts-circuits
    • Gestion thermique optimisée grâce à l’adaptation directe des modules LED au boîtier en aluminium moulé sous pression, grande surface de refroidissement, excellente dissipation thermique
    • système de compensation de pression intégré pour la «respiration» définie du raccord
    • Système de montage sur mât universel intégré (montage à entrée latérale Ø 42 / 60mm ou montage sur poteau Ø 60 / 76mm), pas de brides supplémentaires ni de pièces d’adaptation nécessaires.

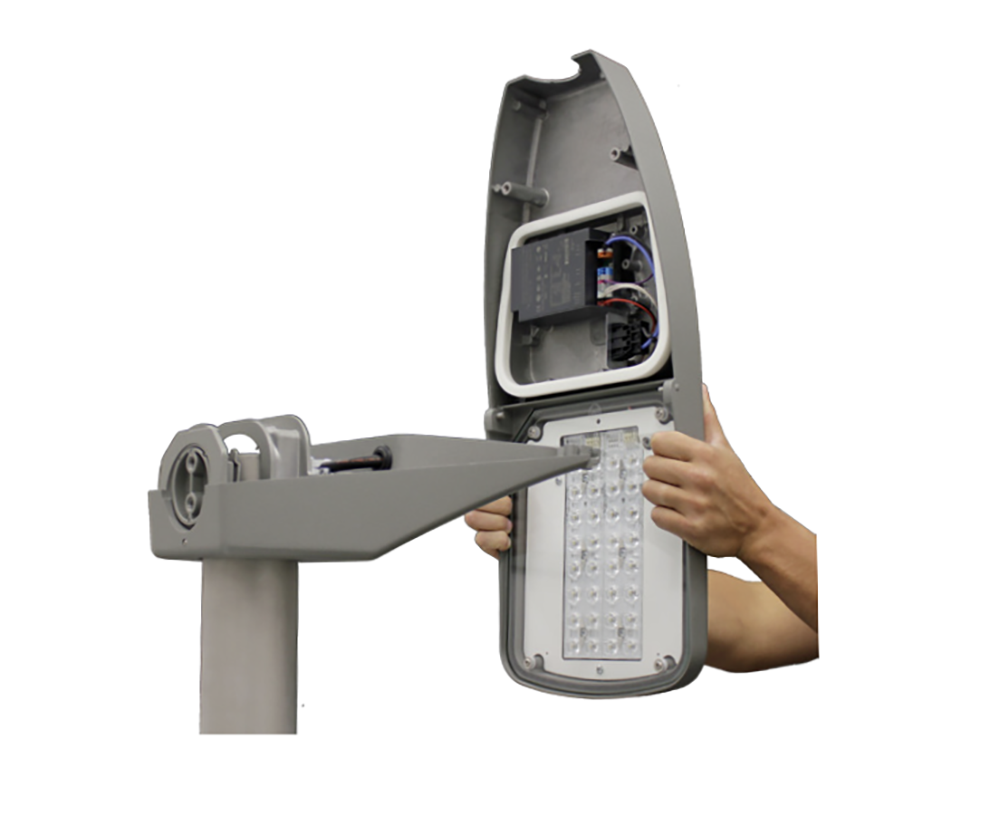

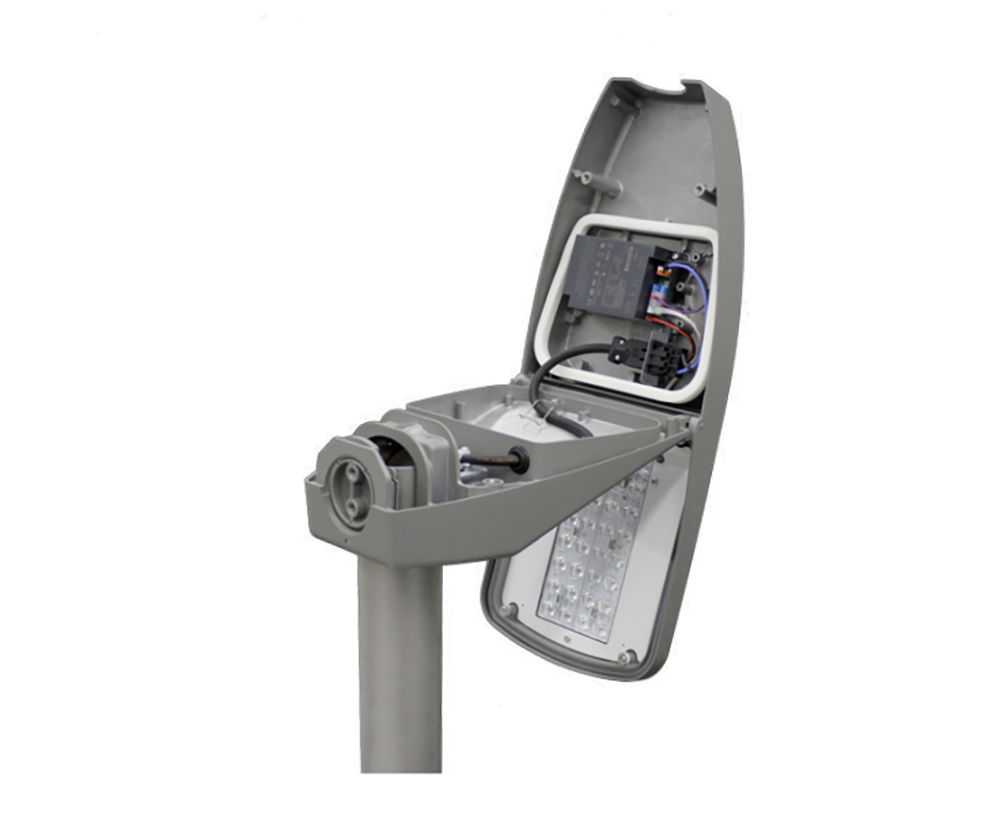

    • La partie supérieure amovible du boîtier permet un montage confortable, rapide et économique en 2 étapes :

1ère étape: monter la partie inférieure sur le poteau et se connecter au secteur
2ème étape: Charnière partie supérieure, brancher la fiche isolante et crier le boîtier. PRÊT

      • système inclinable de montage sur poteau pour montage et entrée latérale, aucun outil requis
      • inclinaison réglable du luminaire, aucun outil requis
      • Remplacement facile de l’ECG grâce à la partie supérieure amovible du boîtier. Pas de travail douloureux
      • Améliore ou convertit en ce qui concerne le développement technique par un changement facile de la partie supérieure du boîtier.
      • Après le changement des modules LED, la partie supérieure du boîtier peut être réutilisée.
      • Répartition optimale de la lumière grâce à une optique de lentille très efficace
      • Éclairage homogène grâce à la technologie multicouche, c’est-à-dire que chaque LED individuelle illumine toute la surface, les courbes de lumière des LED individuelles se chevauchent.
      • Écologique, aucune émission de lumière dans le demi-espace supérieur. Les conditions du ciel sombre sont remplies
      • À l’épreuve du temps grâce à l’utilisation de modules LED standardisés (Zhaga)

D’autres options :

  • 3000K, lumière claire 730 (flux lumineux inférieur d’environ 8%)
  • 1 800 K, lumière claire 518 «Ambre» (flux lumineux inférieur d’environ 38%)
  • classe de protection I (SKI)
  • optique pour cycle track ( RWX )
  • optique pour classes M (AB3)
  • optique à faible éblouissement (ABL)
  • pour le raccordement au groupe ou aux systèmes de batterie centralisés (ZB) ou au secteur de secours respectivement
  • pour l’éclairage des écluses de navires
  • version résistante à l’eau de mer (SWP)
  • prêt pour le système de gestion d’éclairage (RFL) en classe de protection I (SKI)
  • dissuasion des oiseaux (BD)
  • pour l’éclairage des écluses de navires
  • peinture spéciale dans toutes les couleurs RAL
