ÉCLAIRAGE EXTÉRIEUR LED
Avec réglage variable du flux lumineux
Série 42 … VARIO M
Applications :
Routes résidentielles, secondaires et à travers les rues de circulation, les sentiers et pistes cyclables, les zones à trafic calme, les rues d’usines dans les usines industrielles, les parkings, les passerelles, etc.
Design :
Boîtier : Résine polyester renforcée de fibres de verre, non peinte, ou peinture DB703 (mica-fer).
Diffuseur: PC stabilisé aux UV, transparent, articulé et amovible.
Platine: aluminium, avec module LED, optique et tous les composants électriques dans une unité compacte protégée contre les contacts accidentels, connexion par fiche isolante et cable de retention.

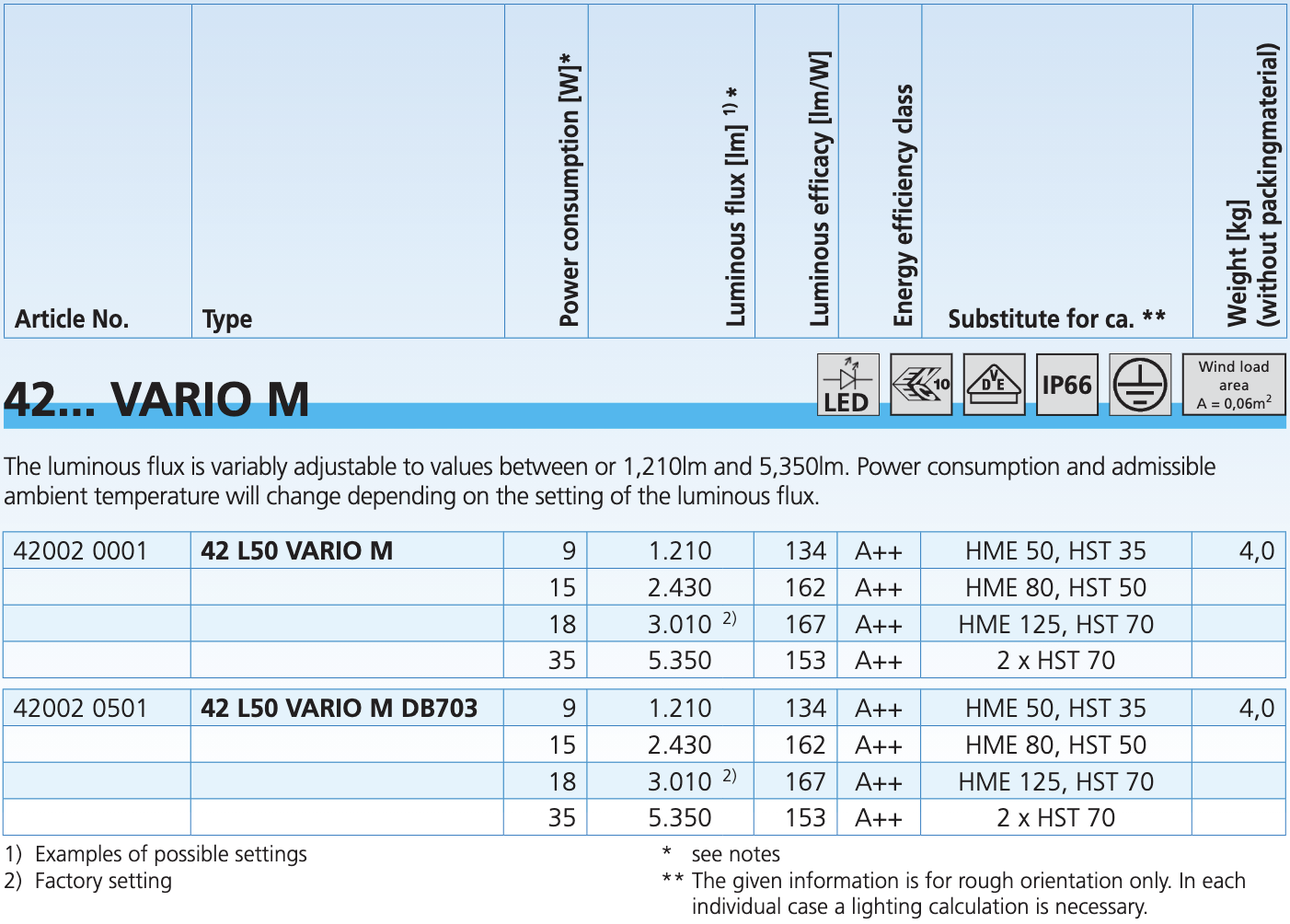

Commutateur de réglage du flux lumineux du luminaire.
Fermeture centrale : acier inoxydable.

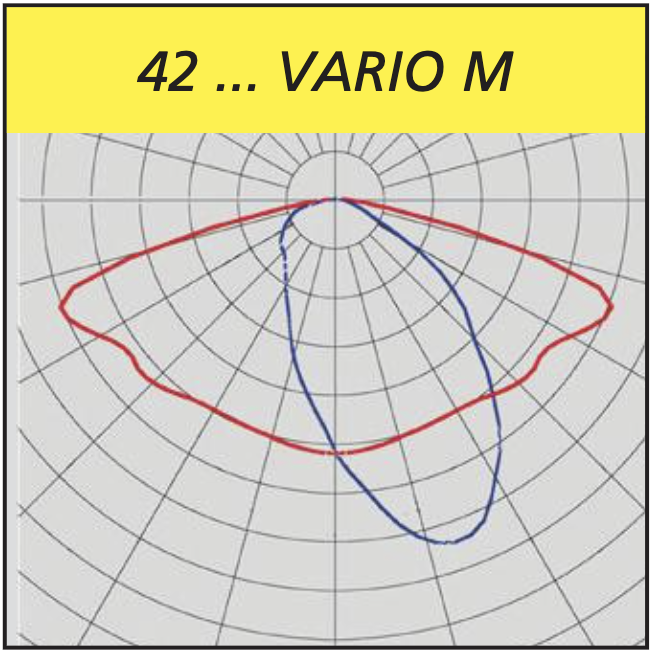

Répartition lumineuse : faisceau large asymétrique.

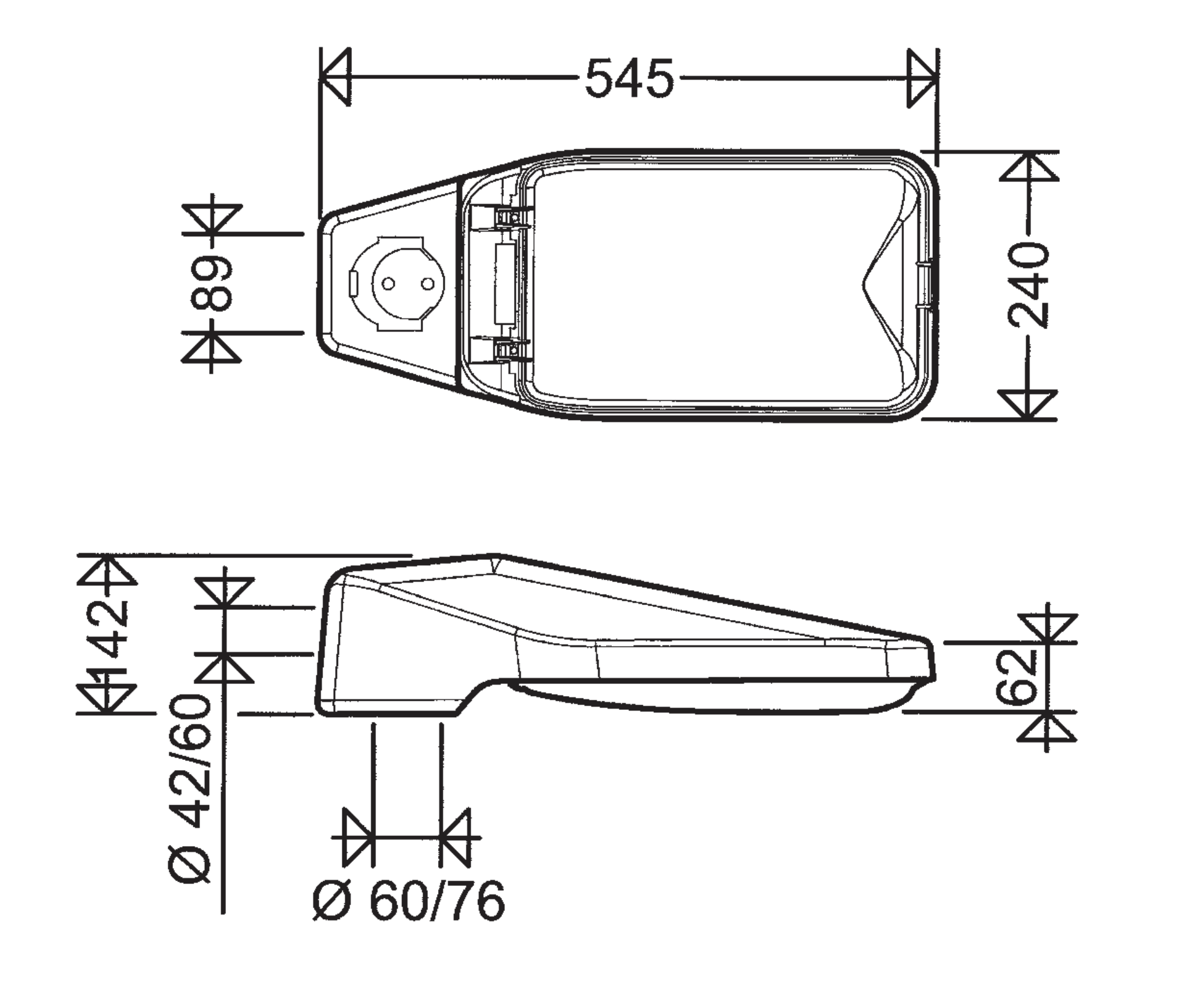

Système de montage : aluminium moulé sous pression, universel sur Ø d’extrémité de mât de 60 / 76mm ou pour des dépassements de mât Ø de 42/60 x 100 mm. Montage à entrée latérale 0 °, -5 °, -10 ° et -15 ° en fonction de l’inclinaison du porte-à-faux.
Conception électrique :
Module LED : conforme Zhaga, 4 000 K, Rª> 80, durée de vie L80> 100 000 h
ECG : 220 – 240V, 50-60 Hz, résistance aux surtensions 10kV, protection contre les surcharges et les courts-circuits.
Remarque : En raison du courant d’appel des ballasts électroniques, le nombre maximal autorisé de luminaires par disjoncteur est limité.
Options :
Sur demande, également disponible avec les configurations suivantes (veuillez mentionner dans votre demande ou commande):
Réduction de sortie :
Avec phase de contrôle ( LR ) : Pour réduire le flux lumineux à 50% en cas de faible densité de trafic. Phase de contrôle ( LST ) requise. Commutation via la phase de commande ( LST = 230V : 100% ; LST = 0V : 50% ). Niveaux alternatifs de gradation possibles.
Sans phase de contrôle ( LA ) : Gradation autonome par minuterie intégrée. Fonctionnement réduit 50% entre 22h00 et 4h00h CET ou 23h00 et 5h00h CEST, également disponible avec des temps différentiés et avec une étape de gradation alternative.
DALI interface ( DIMD )
Fonction flux lumineux constant (CL): Le flux lumineux est maintenu à un niveau constant pendant toute la durée de vie des modules LED.
De plus, des combinaisons de fonctions sont possibles (CL LR / CL LA)
Points forts
• un type remplace plusieurs lampes conventionnelles et réduit ainsi la variété des types
• réglage simple, rapide et sans outil du flux lumineux sur site, au moyen d’un interrupteur intégré, peut être changé à tout moment
• stockage très économique grâce à la standardisationun type remplace plusieurs lampes conventionnelles et réduit ainsi la variété des types
• Montage rapide et facile grâce à :
– ouverture sans outil du luminaire au moyen d’une pince à genouillère centrale en acier inoxydable

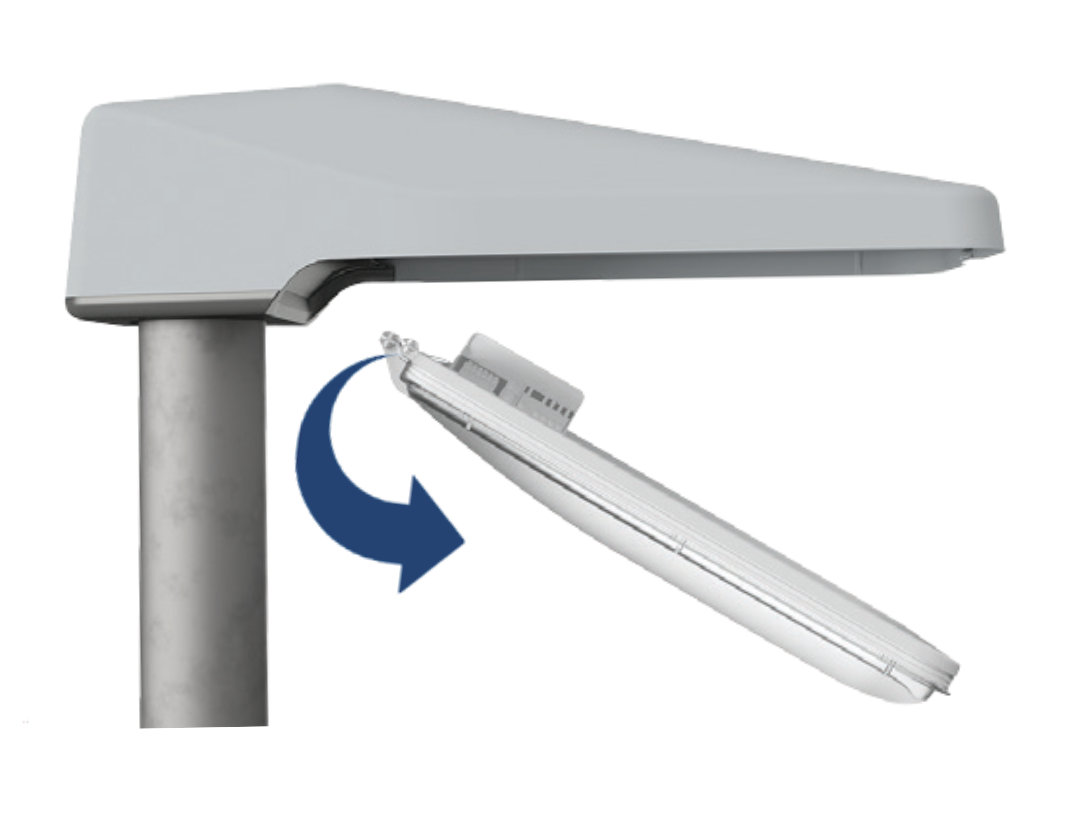

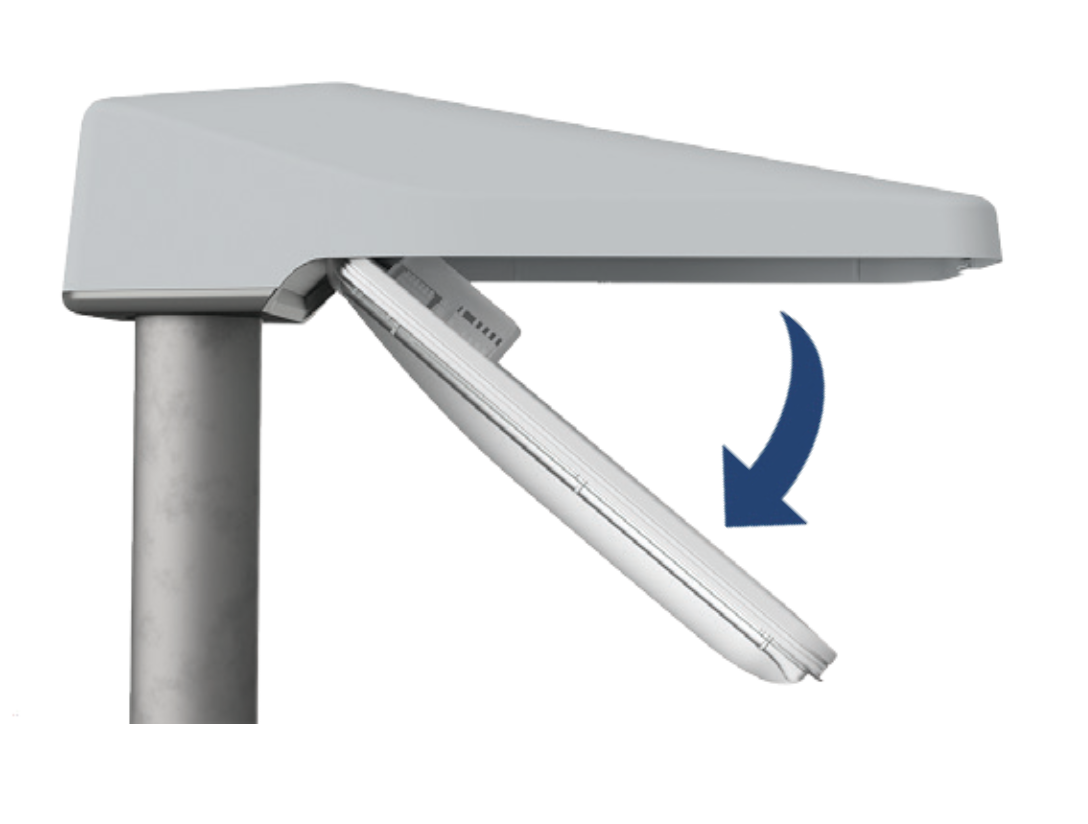

– plateau à appareillage articulé et détachable
– système de montage sur mât universel intégré (montage à entrée latérale Ø 42 / 60mm ou dessus de poteau monté Ø 60/76mm) aucune bride ou pièce d’adaptation supplémentaire n’est requise
• changement rapide grâce au plateau d’engrenage facilement remplaçable avec sectionneur
• pérennité grâce à l’utilisation de modules LED standardisés (Zhaga)
D’autres options :
– 3000K, couleur de lumière 830 (flux lumineux inférieur à 3%)
– 2200K, couleur de lumière 822 (flux lumineux inférieur à 17%)
– classe de protection II (SKII)
– optique pour piste cyclable (RWX)
– faisceau asymétrique (A), surface plane optique projecteurs
– boîtier protégé contre les UV et résistant aux intempéries peint RAL 7035
