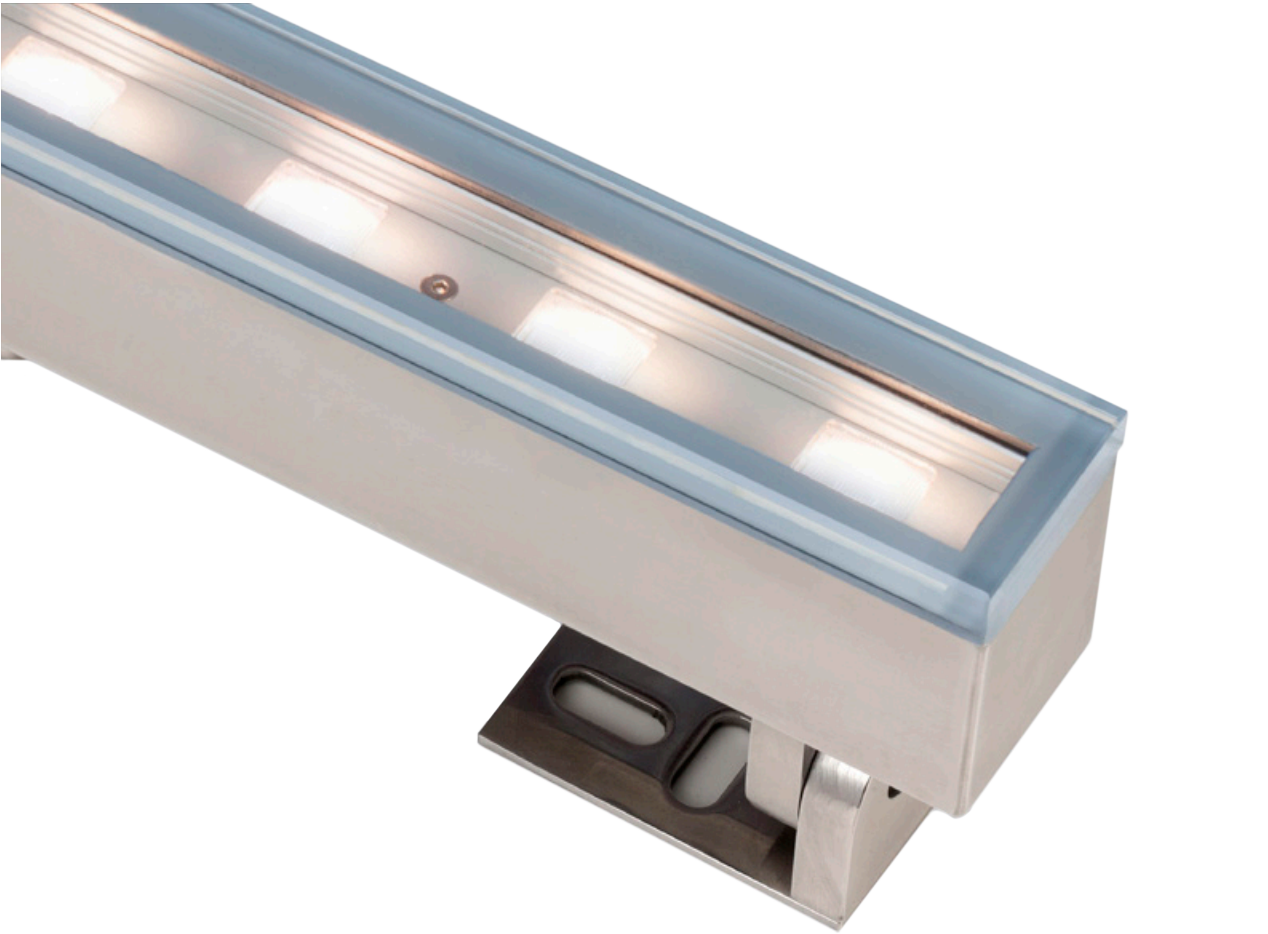

ARPOOL Linear Surface
Linéaire haute puissance pour éclairage immergé. Corps en acier inoxydable 316L.
Fiche technique
UL STD 676 norme piscine
CSA C22.2#89 norme piscine
IP68

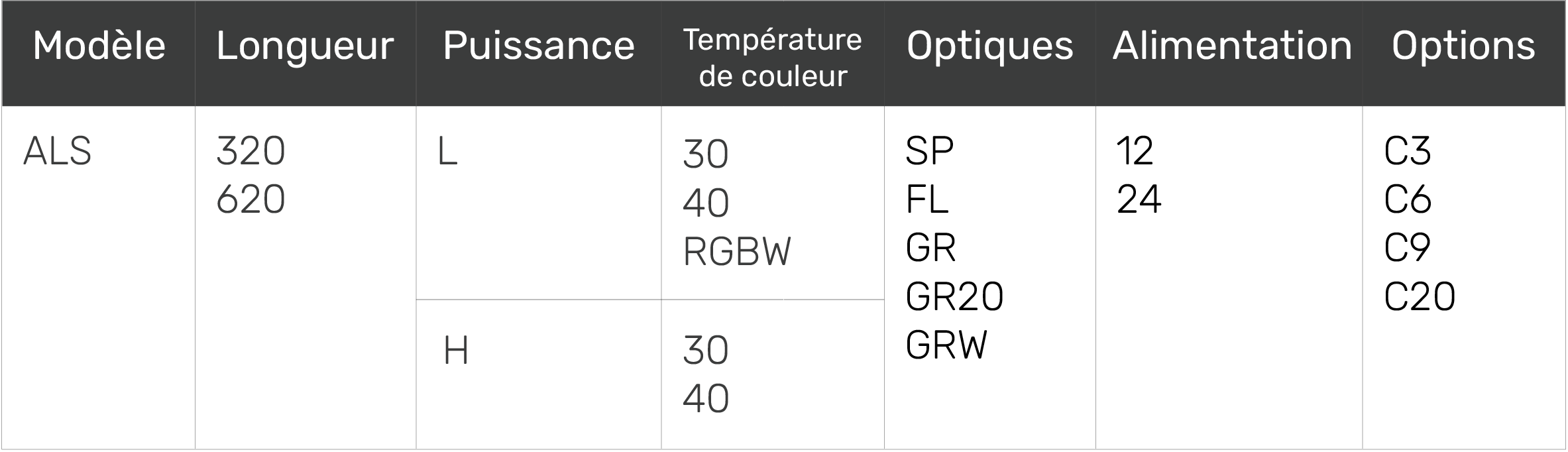

Table de codification
CARACTERISTIQUES DU LUMINAIRE
INFORMATIONS DE COMMANDE
Conception et Application
- Profondeur maximum d’installation 5m
- Epaisseur maximale des carreaux 25mm
- Saillie de la colerette 10mm
- Compatible DMX, DALI, 0-10V (déporté)
- Installation murale / au sol
- Piscines et fontaines
Caractéristiques techniques
- IK10, verre trempé, transparent
- Environnement chloré et salin
- Acier Inoxydable 316L, qualité marine
- Module de protection contre les surtensions
- Technologie de refroidissement thermique
- Durée de vie TM-21 @85C L80(14K)=81600h
- Fourni avec câble d’alimentation 3m résistant à l’eau et à l’huile
- Température de fonctionnement de -25°C à 40°C* – 25°C à l’air
- IRC : > 85
- Step MacAdam 2
Sécurité
- Driver déporté
- Fonctionnement basse tension
- Installation encastrée
Durabilité
- Matériel recyclable
Dimensions
- 320mm
- 620mm
Puissance – lumens délivrés
- L – 39W/m, 3000K – 4000K, 2652lm/m
- H – 63W/m, 3000K – 4000K, 4383lm/m
- H – 47W/m, RGBW (4000K)
Température de couleur
- 30 – 3000K
- 40 – 4000K
- RGBW (W 4000K)
Optiques
- SP – Spot – 17°
- FL – Flood – 31°
- GR – Graze – 14º x 40º
- GR20 – 14º x 40º/tilt 20º
- GRW – Graze – 10º x 60º
Alimentation
- 12 – 12VDC
- 24 – 24VDC
Options
- C – pré-câblé standard 3m
- C6 – pré-câblé 6m
- C9- pré-câblé 9m
- C20- pré-câblé 20m
Installation
- 202135 – Conduit mural étanche orientable 17mm-25mm
ARPOOL Linear Surface

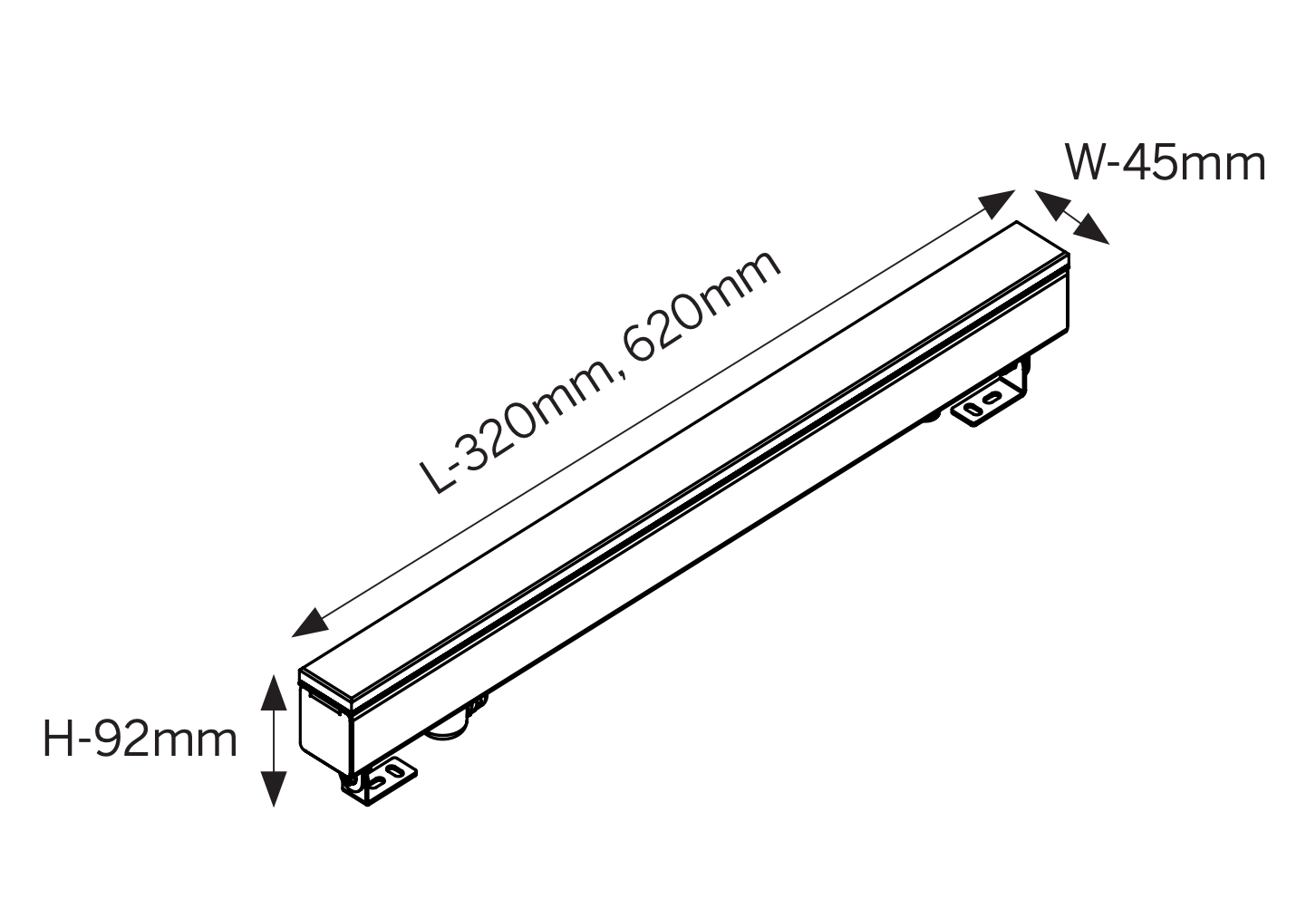

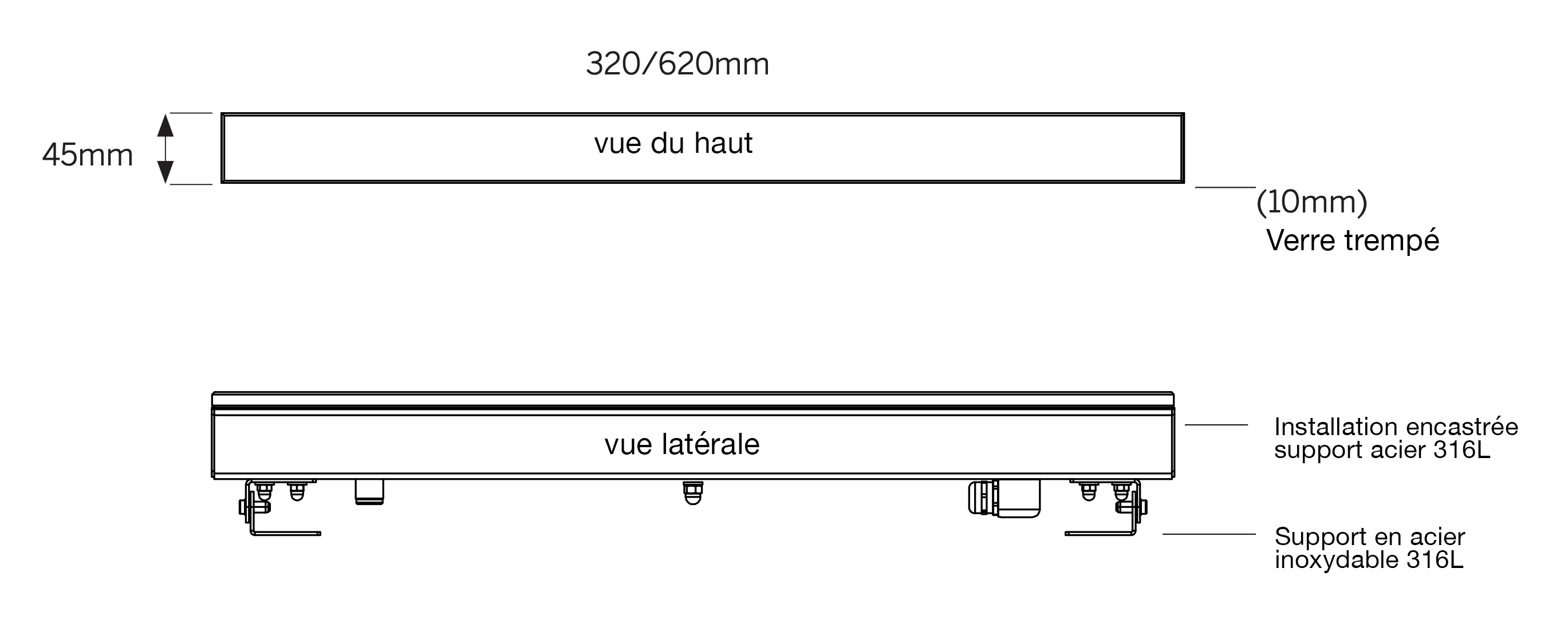

Dimensions
Note:
Pour plus de détails sur les profondeurs spécifiques, l’épaisseur du carrelage, se référer aux instructions d’installation du luminaire et du boitier.

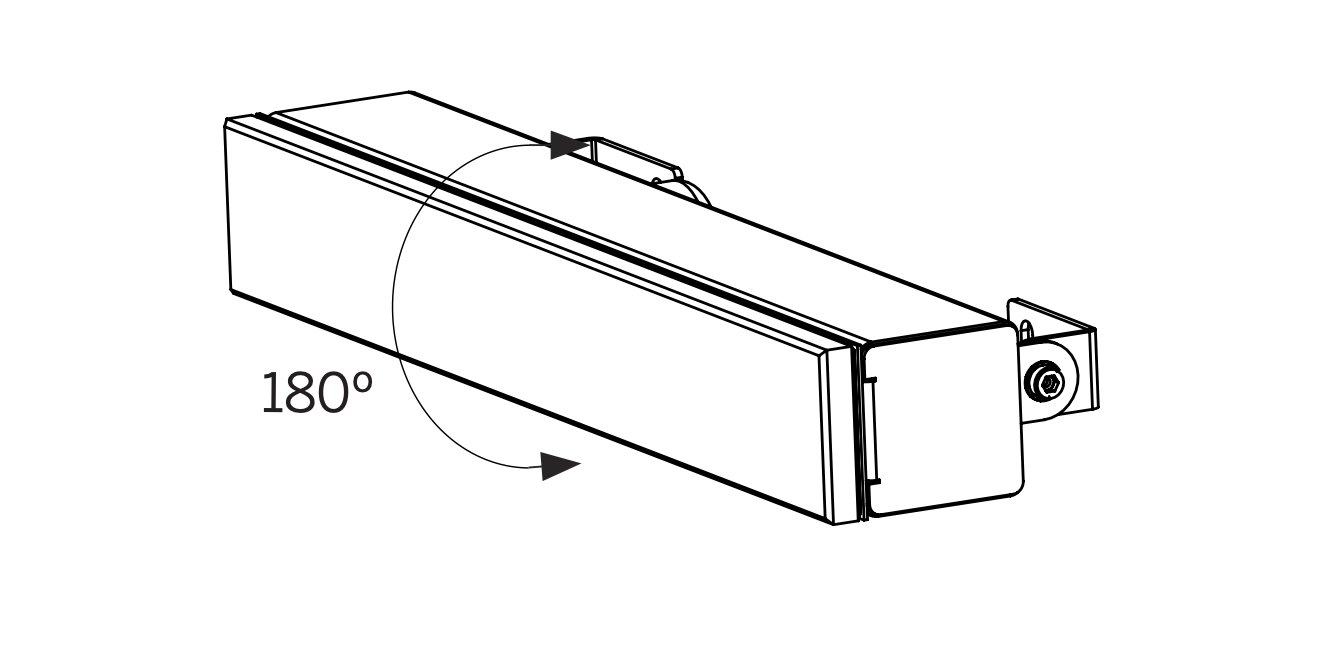

Installation de piscine en surface

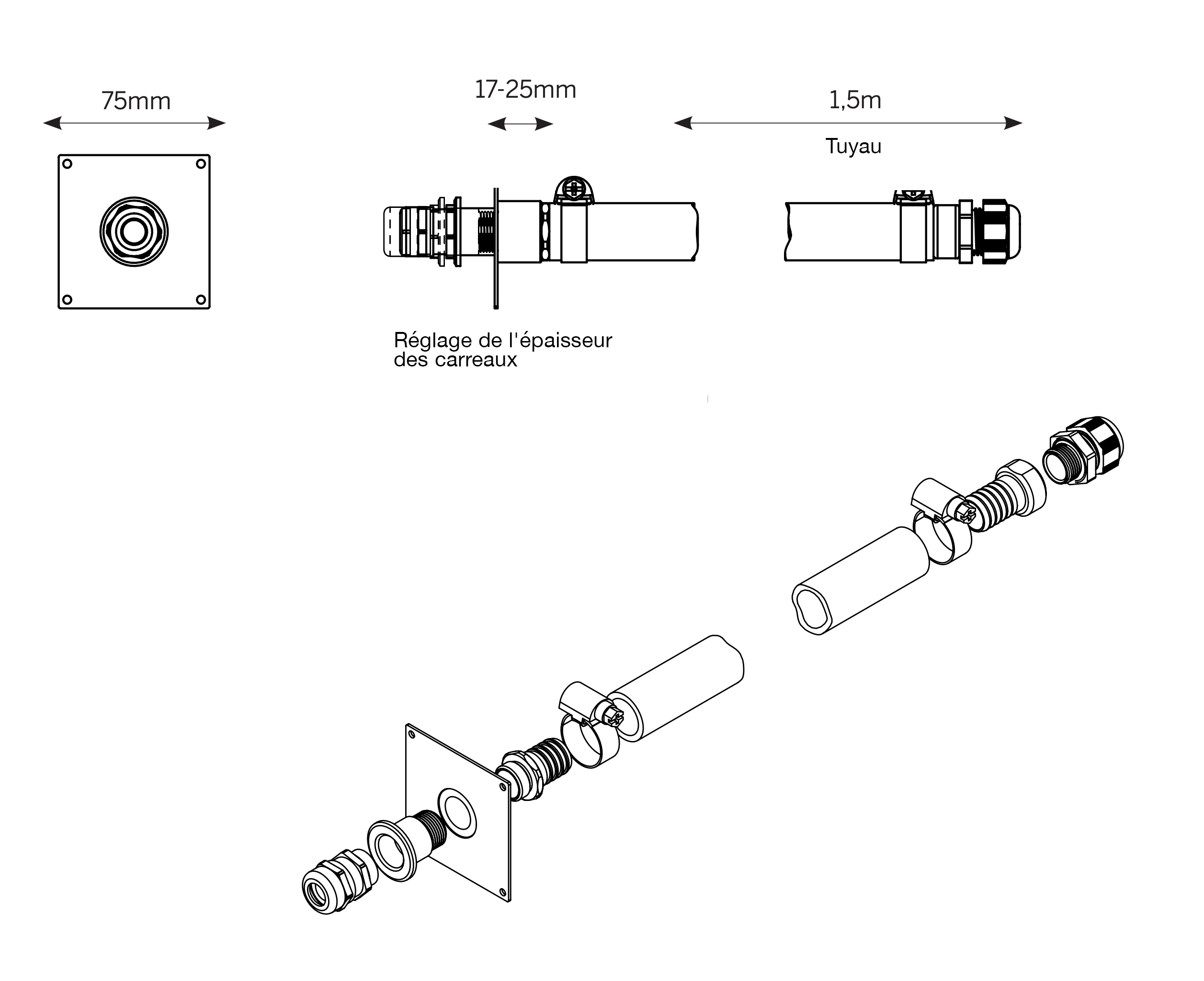

Conduit mural étanche – 202135
