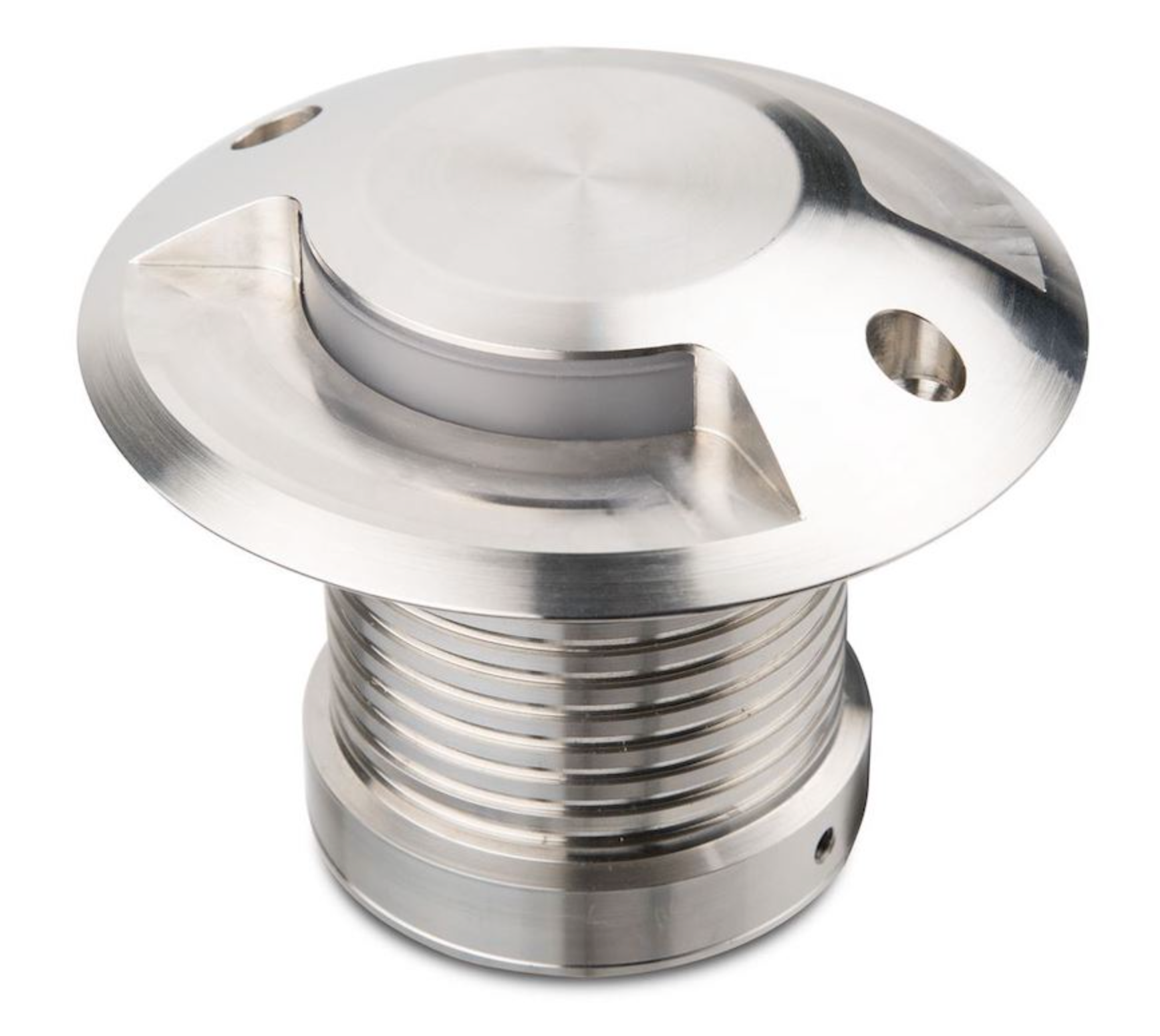

ARPOOL Coral

Projecteur immergeable rond. Profilé IP68 pour immersion continue. Corps en acier inoxydable 316L.
Différents angles d’ouvertures.

IP68

UL STD 676

CSA C22.2#89

Fiche technique

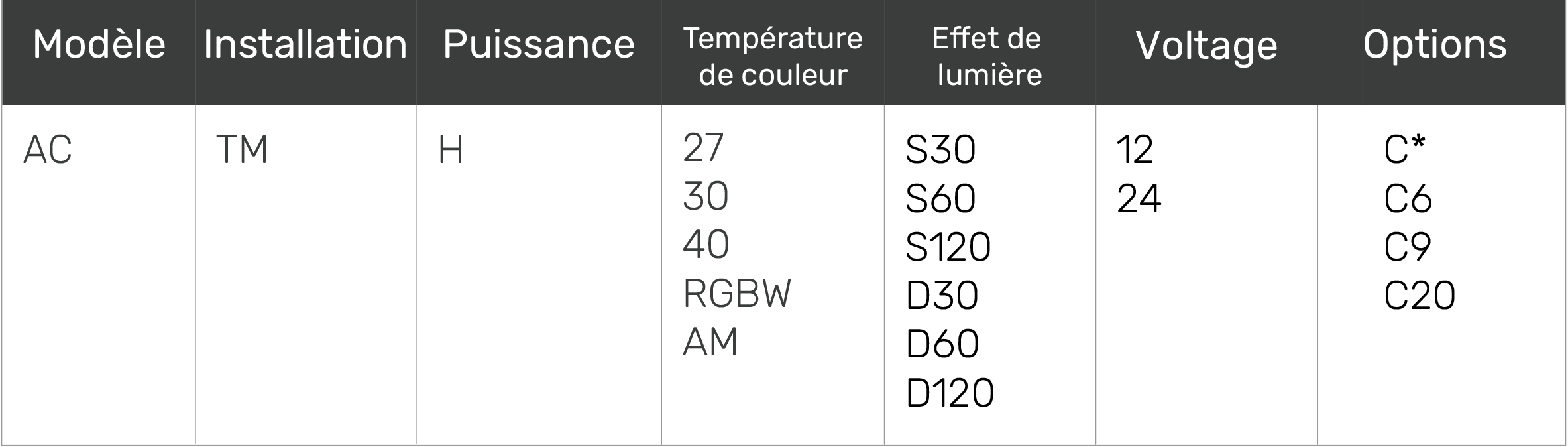

Table de codification

CARACTERISTIQUES DU LUMINAIRE

Conception et application

  • Profondeur d’installation max. jusqu’à 5m
  • Epaisseur maximale des carreaux 25mm
  • Saillie de la colerette 10mm
  • Compatible DMX, DALI, 0-10V (déporté)
  • Installation au sol, murale, sur escaliers
  • Moyennes, petites piscines
  • Passerelles, ponts, zones côtières
  • Moteur individuel rotations de 20° en toutes directions
  • Installation murale et en escalier

Caractéristiques techniques

  • IK10, verre trempé, transparent
  • Fonctionnement possible hors de l’eau
  • Environnement chloré et salin
  • Acier inoxydable 316L, qualité marine
  • Module de protection contre les surtensions
  • Technologie de refroidissement thermique
  • Durée de vie TM-21 @85C L80(10K)=60500h
  • Fourni avec cable d’alimentation de 3m résistant à l’eau et à l’huile
  • Température de fonctionnement de -25°C à 40°C –25°C à l’air
  • IRC : > 85
  • Step MacAdam 3

Sécurité

  • Driver déporté
  • Fonctionnement basse tension
  • Installation encastrée



Durabilité

  • Matériel recyclable



INFORMATIONS DE COMMANDE

Dimensions

  • TM – Ø100mm x H-103mm

Puissance –Lumens délivrés

  • L – 9W, 2700K – 4000K/AM, 90 lm
  • H – 9W, RGBW (W 4000K)

Température de couleur

  • 27 – 3000K
  • 30 – 3000K
  • 40 – 4000K
  • RGBW (W 4000K)
  • AM – AMBER 589nM

Effets de lumière

  • S30, 60, 120 – Single Side 30° , 60° , 120°
  • D30, 60, 120 – Double Side 30° , 60° , 120°

Alimentation

  • 12 – 12VDC
  • 24 – 24VDC

Options

  • C – pré-câblé standard 3m
  • C6 – pré-câblé 6m
  • C9 – pré-câblé 9m
  • C20 – pré-câblé 20m



Boîtier d’installation

  • AM382 – (TM)*installation sous-marine
  • AM382S – (TM) *installation sous-marine
  • AC60C – *installation extérieure



ARPOOL Coral

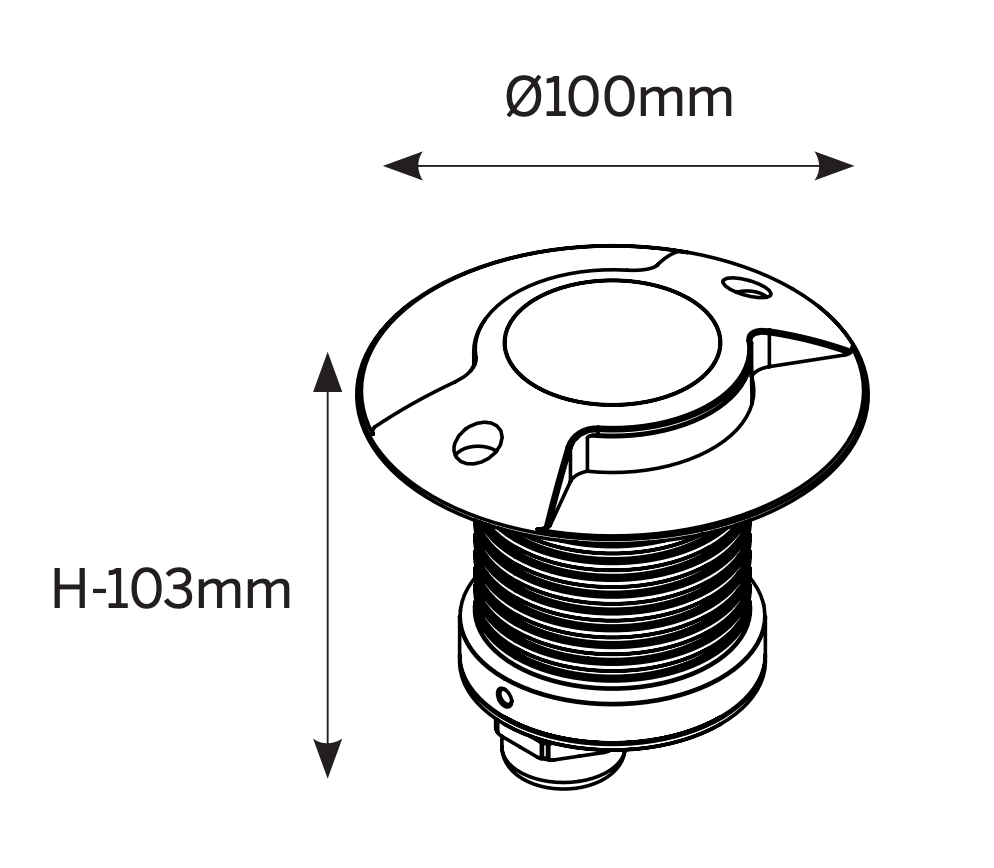

Dimensions

Note:

Pour plus de détails sur les profondeurs spécifiques, l’épaisseur du carrelage, se référer aux instructions d’installation du luminaire et du boitier.

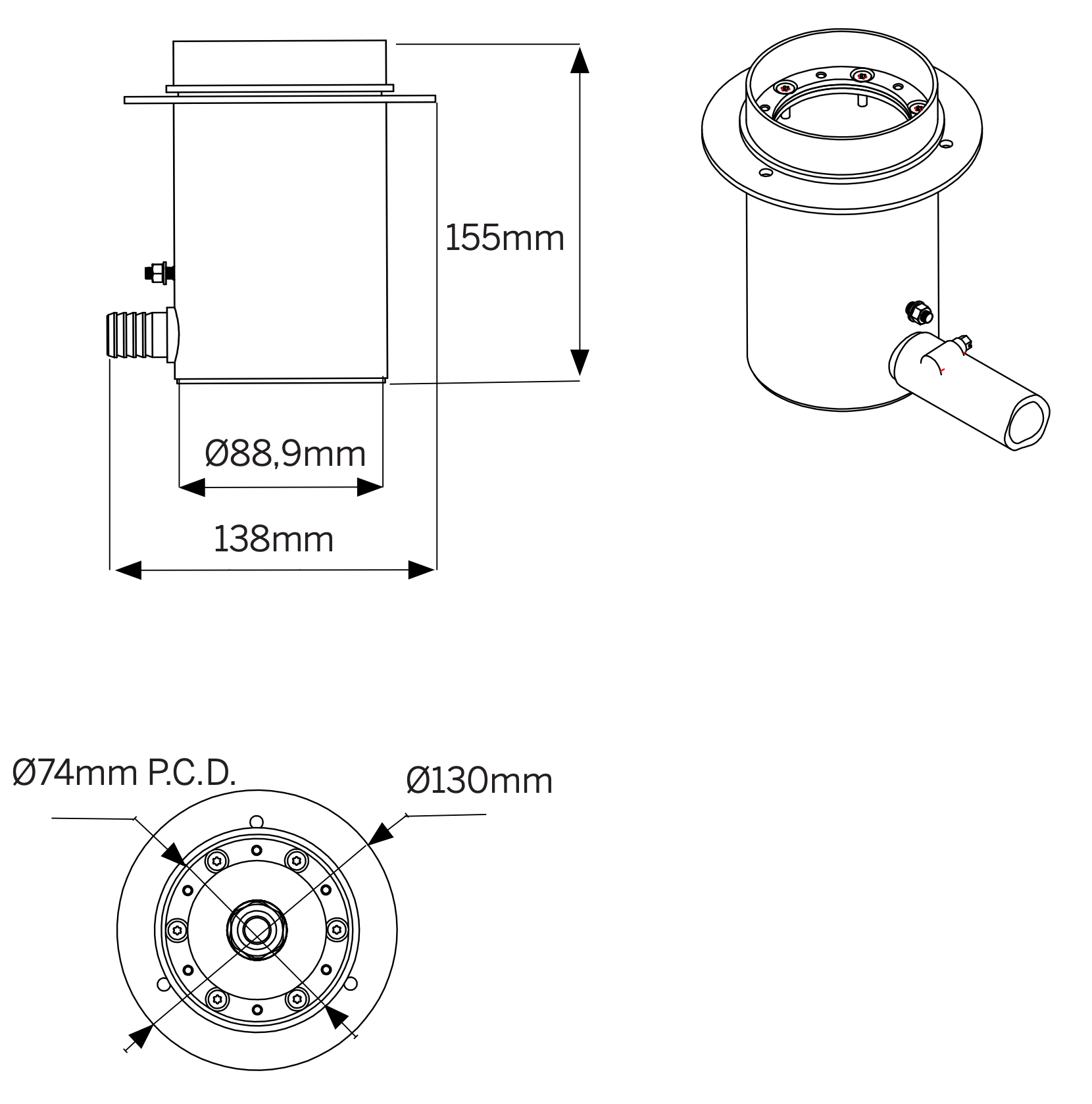

Boîtier d’installation – AM382  pour câble de 1m.
Back FEED trim

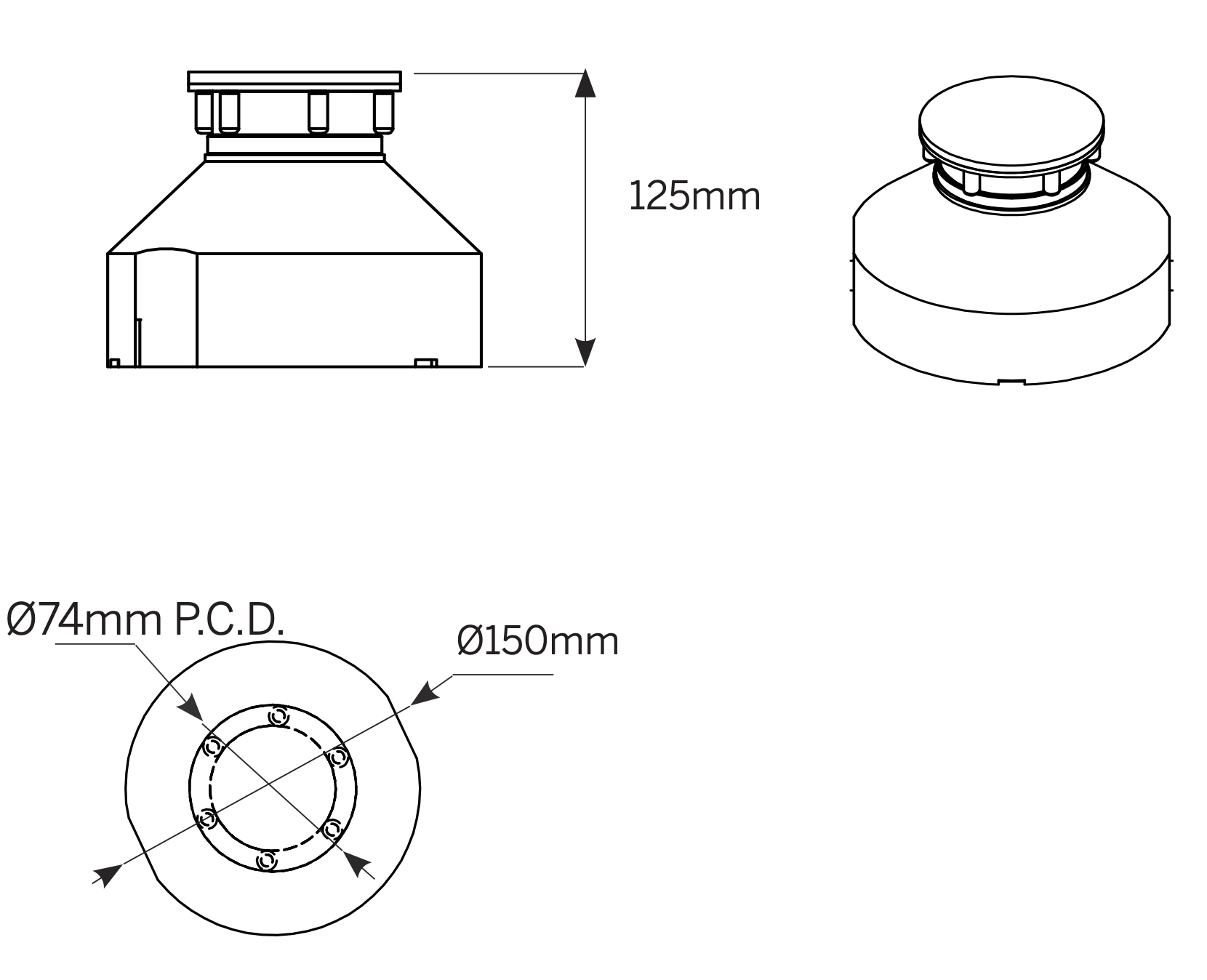

Boîtier d’installation – AC60C  pour câble de 1m.
Installation extérieure encastré (TM)

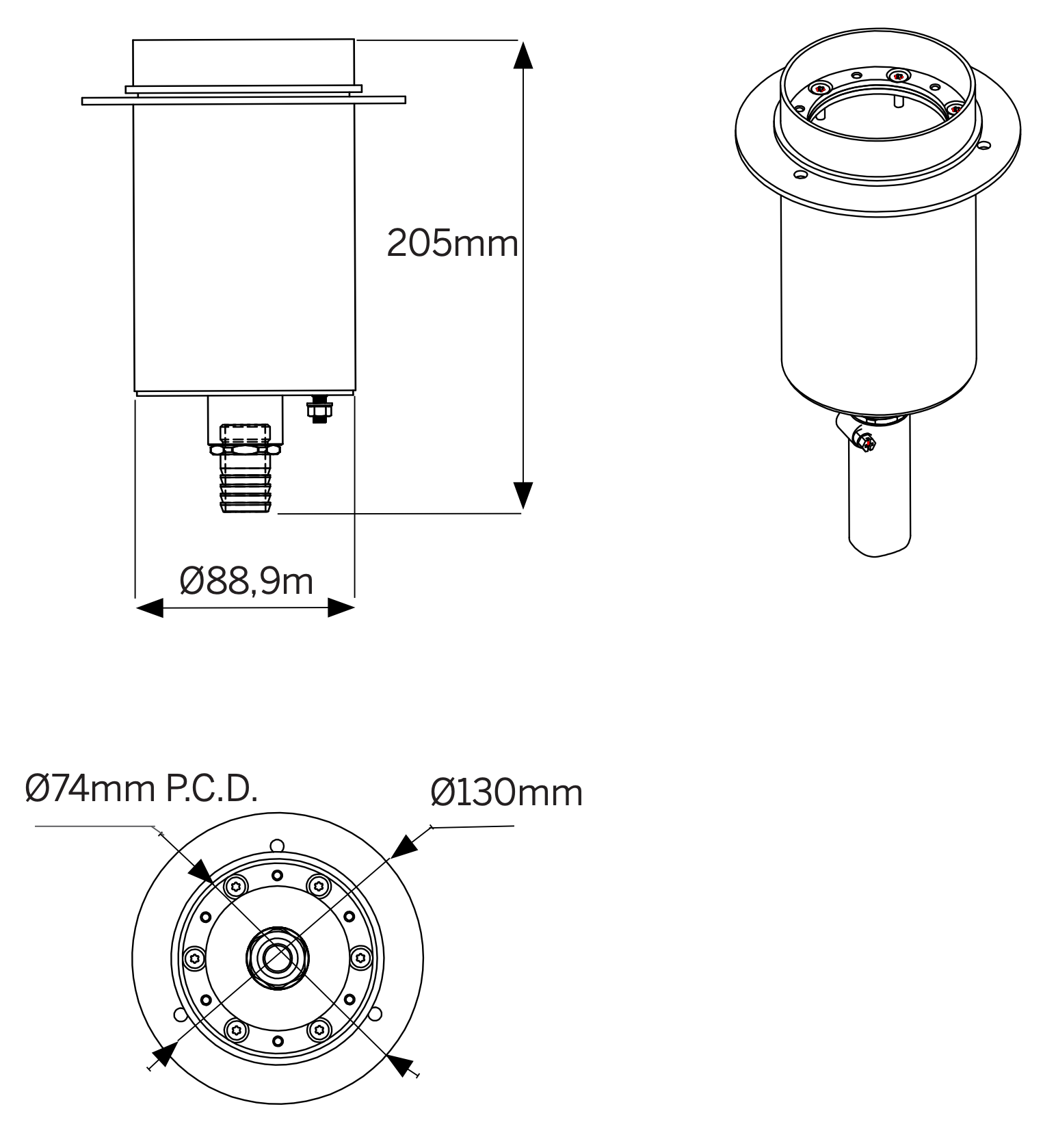

Boîtier d’installation – AM382S  pour câble de 1m.
SIDE FEED trim
PDF
Installation manual - Fixation
Installation manual - Encastrement
IES-LDT Data
